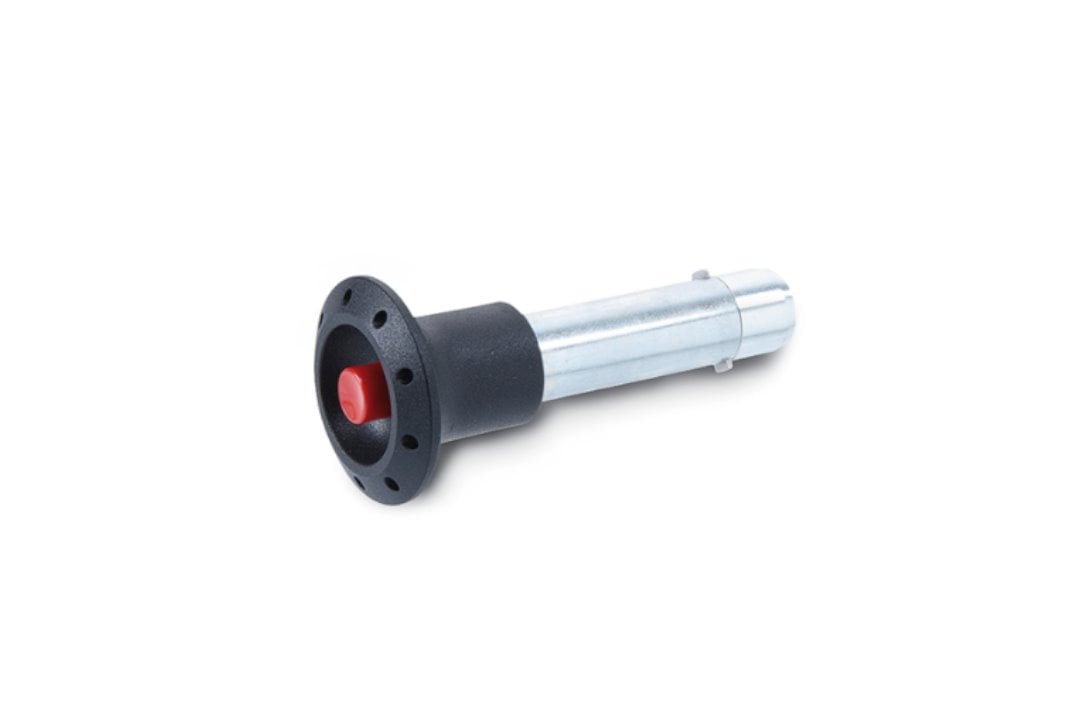

Opis produktu
Właściwości i zastosowanie:
- Trzpień ze stali, powierzchnia ocynkowana z pasywacją na niebiesko
- Płetwy blaszane ze stali nierdzewnej AISI 304
- Gałka z technopolimeru na bazie poliamidu (PA)
- Przycisk z tworzywa
- Sprężyna ze stali nierdzewnej AISI 301
- Kolor gałki: szaro-czarny
- Kolor przycisku: czerwony
- Odporność na temperaturę: 80°
- Stosowane przy częstym ustalaniu, łączeniu i demontowaniu przedmiotów
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 114.2-10-80 |
| d 1 -0,1 | 10 mm |
| l 1 +0,4 | 80 mm |
| a | 3.3 mm |
| b | 1 mm |
| d 2 | 11,7 +1 mm |
| d 3 | 9.9 mm |
| d 4 | 18 mm |
| d 5 | 34 mm |
| l 2 | 9.8 mm |
| l 3 | 26 mm |
| Obciążenie | 38 kN |
| Waga | 0,054 kg |
Instrukcje obsługi
