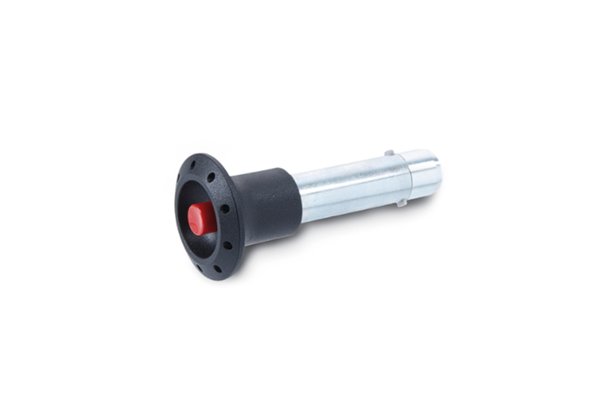

Opis produktu
Właściwości i zastosowanie:
- Trzpień ze stali, powierzchnia ocynkowana z pasywacją na niebiesko
- Płetwy blaszane ze stali nierdzewnej AISI 304
- Gałka z technopolimeru na bazie poliamidu (PA)
- Przycisk z tworzywa
- Sprężyna ze stali nierdzewnej AISI 301
- Kolor gałki: szaro-czarny
- Kolor przycisku: czerwony
- Odporność na temperaturę: 80°
- Stosowane przy częstym ustalaniu, łączeniu i demontowaniu przedmiotów
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 114.2-16-110 |
| d 1 -0,1 | 16 mm |
| l 1 +0,4 | 110 mm |
| a | 4.8 mm |
| b | 1,2 mm |
| d 2 | 18,7 +1 mm |
| d 3 | 15.9 mm |
| d 4 | 22 mm |
| d 5 | 40 mm |
| l 2 | 14.2 mm |
| l 3 | 32 mm |
| Obciążenie | 113 kN |
| Waga | 0,186 kg |
