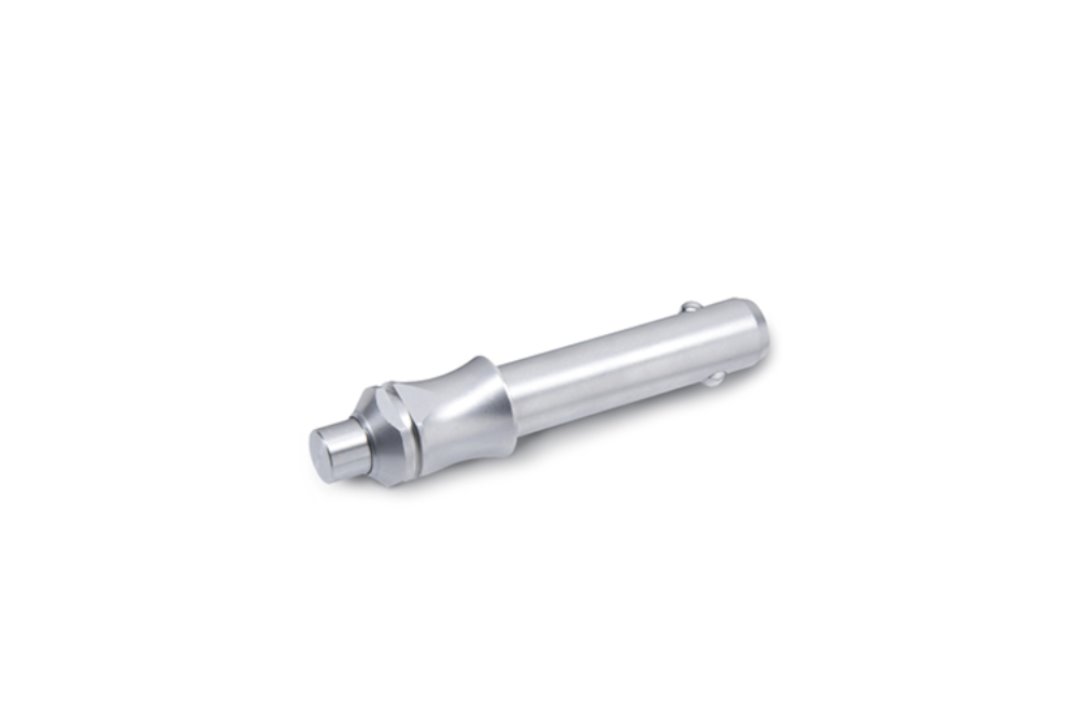

          Trzpień montażowy szybkomocujący 8 x 20 mm ze stali nierdzewnej z blokadą kulkową bez uchwytu - ELESA+GANTER GN 113.3-8-20

          (0) opinii
          ELG_GN-113.3-8-20
          Producent: ELESA+GANTER
          107,92
          87,74
          • 3-4 dni
          • Przewidywany czas wysyłki: 26 listopada 2026
          • Najtańsza forma dostawy: InPost Paczkomat® 24/7 - 17,50 zł

          Opis produktu

          Właściwości i zastosowania:

          • Korpus: stal nierdzewna AISI 303
          • Kulki: stal nierdzewna AISI 420C
          • Sprężyna: stal nierdzewna AISI 631
          • Odporność na temperaturę do 250 °C
          • Trzpienie montażowe ze stali nierdzewnej model GN 113.3 stosuje się do szybkiego ustalania lub łączenia przedmiotów obrabianych, zwłaszcza elementów, które muszą być często demontowane
          • Przez wciśnięcie przycisku, kulki są zwalniane (trzpień może zostać zamontowany), a po jego puszczeniu kulki wysuwają się i blokują trzpień przed wysunięciem
          • Trzpienie montażowe GN 113.3 nie posiadają uchwytu, charakteryzują się więc bardziej zwartym kształtem i wymiarami



          Tabela wymiarów:

          trzpien_ustalajacy
          Parametr Wartość
          Oznaczenie GN 113.3-8-20
          d1 -0.04/-0.08 8 mm
          d1 8 mm
          l1 20 mm
          l1 +0,6 20 mm
          d2 9,5 mm
          d3 14 mm
          l2 8,2 mm
          l2±1 8,2 mm
          l3+0.2 27 mm
          Otwór pozycjonujący H11 8 mm
          Maks. obciążenie osiowe 38 N
          Podwójna siła ścinająca 38 kN
          Waga 0,034 kg



          Instrukcje obsługi


          Specyfikacja produktu

          Typ montażowe
          Średnica trzpienia [mm] 8
          Mechanizm działania Blokada kulkowa (szybkozłącze)
          Materiał Stal nierdzewna
          Długość robocza [mm] 20
          Producent: ELESA+GANTER POLSKA SP. Z O.O.
          Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
          Kraj pochodzenia: Polska
          Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl


          Modele CAD 2D i 3D ELESA+GANTER

          Dla wielu produktów ELESA+GANTER dostępne są bezpłatne modele CAD 2D i 3D, które ułatwiają projektowanie maszyn, urządzeń i stanowisk przemysłowych.

          Pliki CAD można uzyskać za pośrednictwem katalogu internetowego producenta ELESA+GANTER. Dostępność dokumentacji zależy od wybranego produktu.
