Opis produktu
Właściwości i zastosowanie:

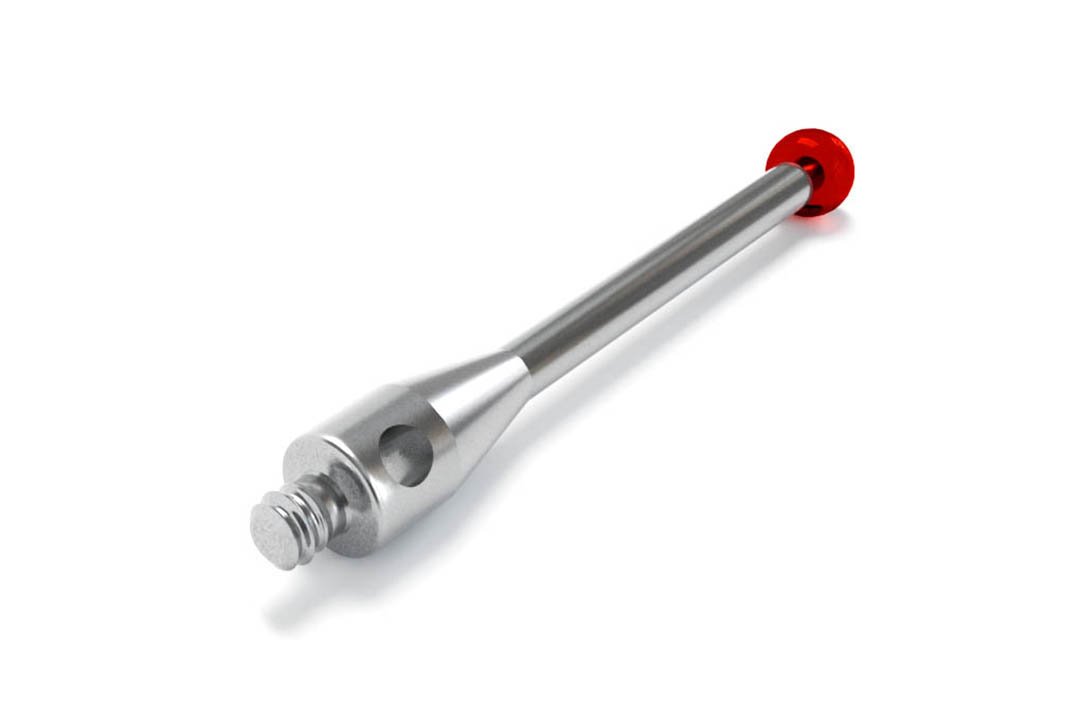

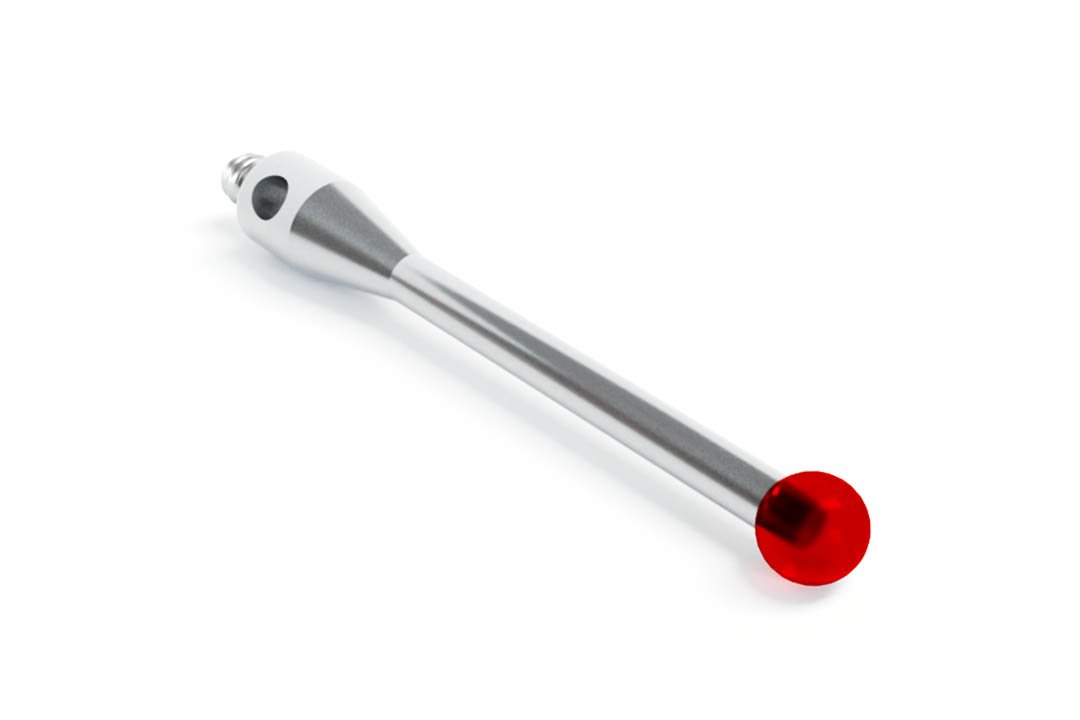

- Trzpień pomiarowy z trzonem ze stali nierdzewnej.
- Zamiennik trzpieni:
- Renishaw: A-5000-7804
- ITP: TIM202503021
- Hexagon: 03969226
- Mitutoyo: K651020
- Q-Mark: TM2-2520
- Przeznaczony do precyzyjnego pomiaru wymiarów, powierzchni oraz położenia elementów.
- Kompatybilność: współpracuje z sondami stykowymi z gwintem M2, m.in. TP2, TP20 i TP200, a także z wybranymi głowicami PH10 oraz modułami MH20 i MH20i.
- Może być stosowany również w kompatybilnych systemach pomiarowych innych producentów.
- Wysoka precyzja wykonania kulki, trzonu i gwintu, co ma znaczenie dla dokładności oraz powtarzalności pomiarów

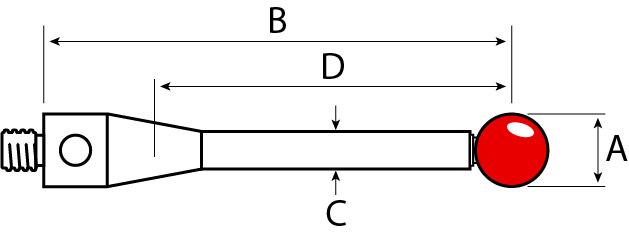

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Typ trzpienia | Prosty |
| Gwint | M2 |
| Średnica kulki (A) | 2,5 mm |
| Długość trzpienia (B) | 20 mm |
| Średnica trzpienia (C) | 1,4 mm |
| Efektywna długość robocza (D) | 16,5 mm |
| Materiał trzonu | Stal nierdzewna |
| Materiał końcówki | Rubin |
| Kod produktu | DM_M2-7804 |
