Opis produktu
Właściwości i zastosowanie:

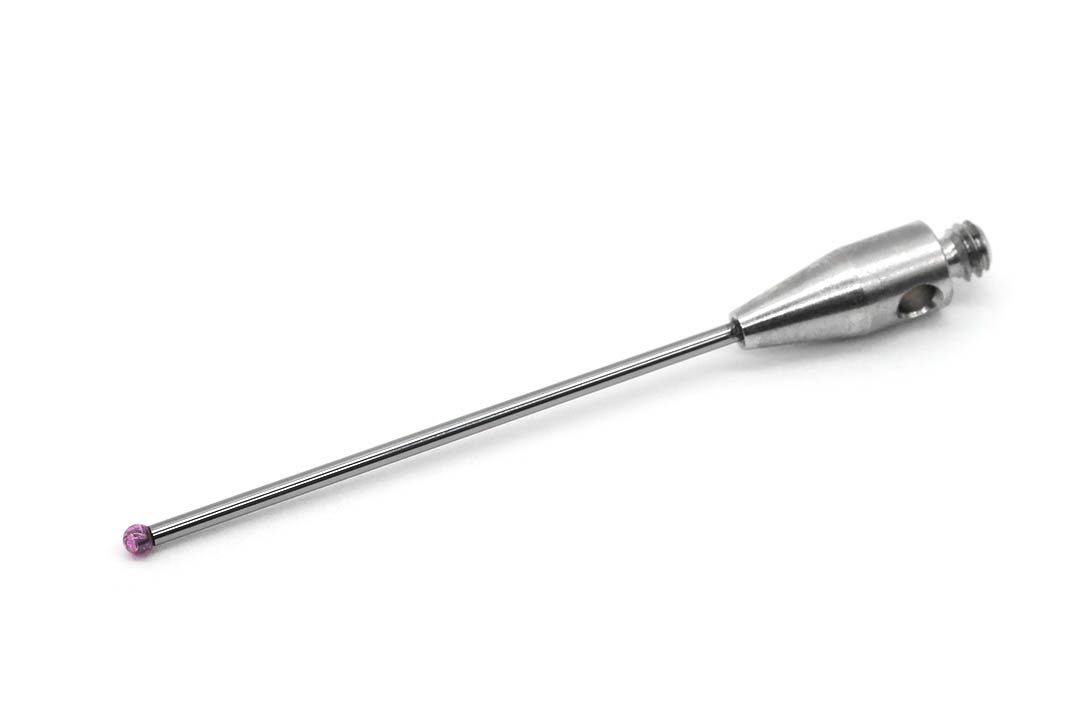

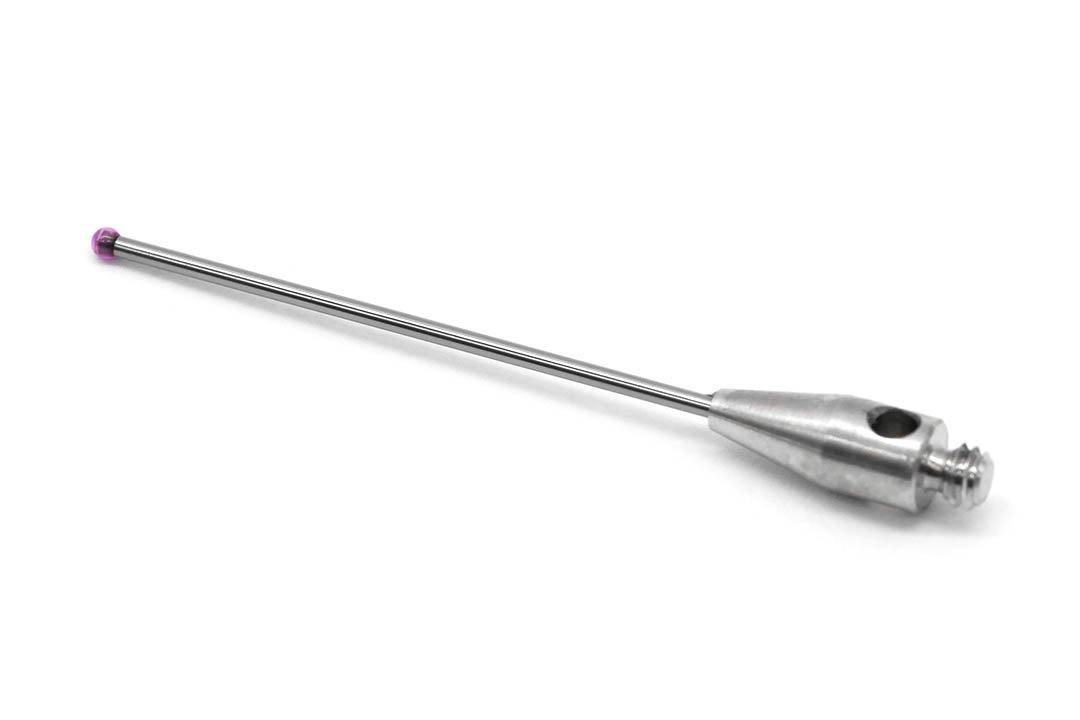

- Trzpień pomiarowy z trzonem z węglika wolframu.
- Zamiennik trzpieni:
- Renishaw: A-5000-8663
- ITP: THM201003027
- Hexagon: 03969259
- Mitutoyo: K651256
- Q-Mark: TM2-1025, TM2-1027
- Przeznaczony do precyzyjnego pomiaru wymiarów, powierzchni oraz położenia elementów.
- Kompatybilność: współpracuje z sondami stykowymi z gwintem M2, m.in. TP2, TP20 i TP200, a także z wybranymi głowicami PH10 oraz modułami MH20 i MH20i.
- Może być stosowany również w kompatybilnych systemach pomiarowych innych producentów.
- Wysoka precyzja wykonania kulki, trzonu i gwintu, co ma znaczenie dla dokładności oraz powtarzalności pomiarów
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Typ trzpienia | Prosty |
| Gwint | M2 |
| Średnica kulki (A) | 1 mm |
| Długość trzpienia (B) | 27,5 mm |
| Średnica trzpienia (C) | 0,7 mm |
| Efektywna długość robocza (D) | 20,5 mm |
| Materiał trzonu | Węglik wolframu |
| Materiał końcówki | Rubin |
| Kod produktu | DM_M2-8663 |
