Opis produktu
Właściwości i zastosowanie:

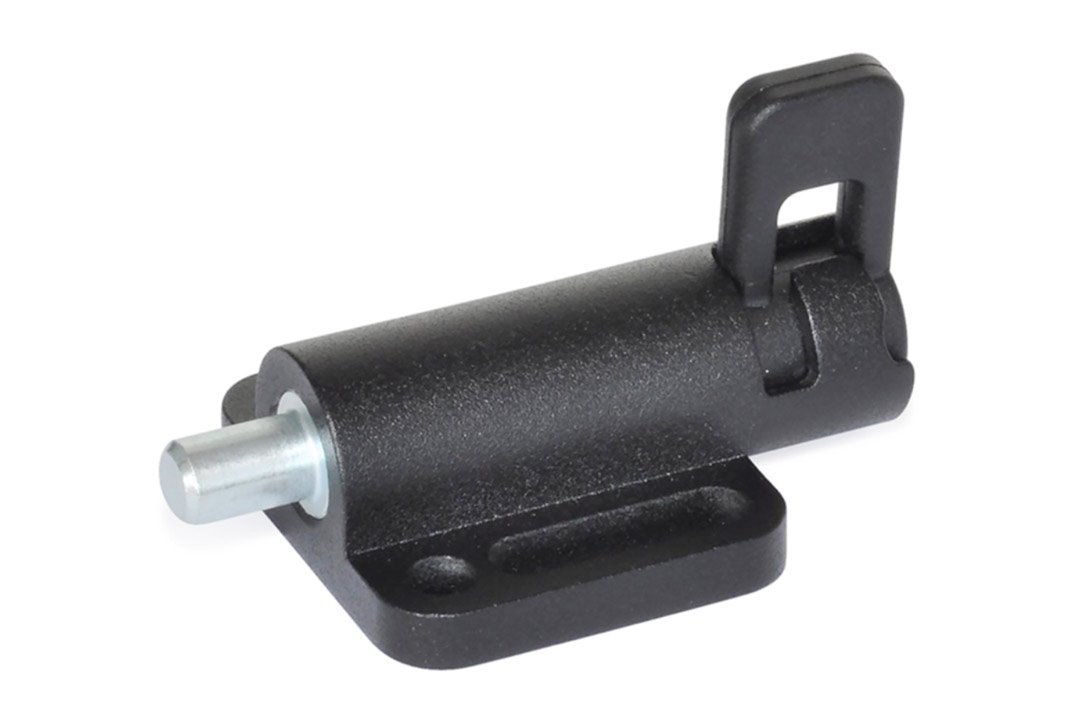

- Trzpień ryglujący GN 416 jest odciągany za pomocą dźwigni usytuowanej prostopadle do płaszczyzny montażu.
- Typ L1 posiada możliwość blokowania trzpienia w obu skrajnych pozycjach, zapobiegając przypadkowemu przestawieniu zamknięcia.
- Odbywa się to odpowiednio poprzez obrót dźwigni w lewo.
- Fasolowe otwory montażowe umożliwiają regulację pozycji podczas montażu trzpieni ryglujących.
- Zostały one skonstruowane w sposób umożliwiający zastosowanie śrub montażowych z podkładkami ISO 7092.
Wykonanie:
Korpus- Stop cynku
- Powierzchnia pokryta warstwą żywicy epoksydowej, kolor czarny RAL 9005, wykończony na mat
- Stal
- Powierzchnia ocynkowana, pasywacja niebieska
- Stal nierdzewna AISI 301
- Tworzywo, technopolimer na bazie poliamidu (PA)
- Kolor czarny, wykończony na mat
- Niedemontowalna
➕ Blokada sprężynowa
Do trzpieni ryglujących GN 416 stosuj pozycjonery GN 416.1 - elementy dopasowane do średnicy trzpienia. Odblokowanie następuje przez odciągnięcie trzpienia.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d trzpień -0.05 otwór +0.1/+0.05 |
10 mm |
| b1 | 46 mm |
| b2 | 40 mm |
| b3 | 20 mm |
| b4 | 6,4 mm |
| h1 | 11 mm |
| h2 | 6 mm |
| k1 | 33 mm |
| k2 | 6,5 mm |
| k3 | 14,5 mm |
| k4 | 19 mm |
| l1 | 59 mm |
| l2 min | 12 mm |
| l3 | 17 mm |
| nacisk sprężyny początkowy ≈ | 25 N |
| nacisk sprężyny końcowy ≈ | 38 N |
| Waga | 133 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
