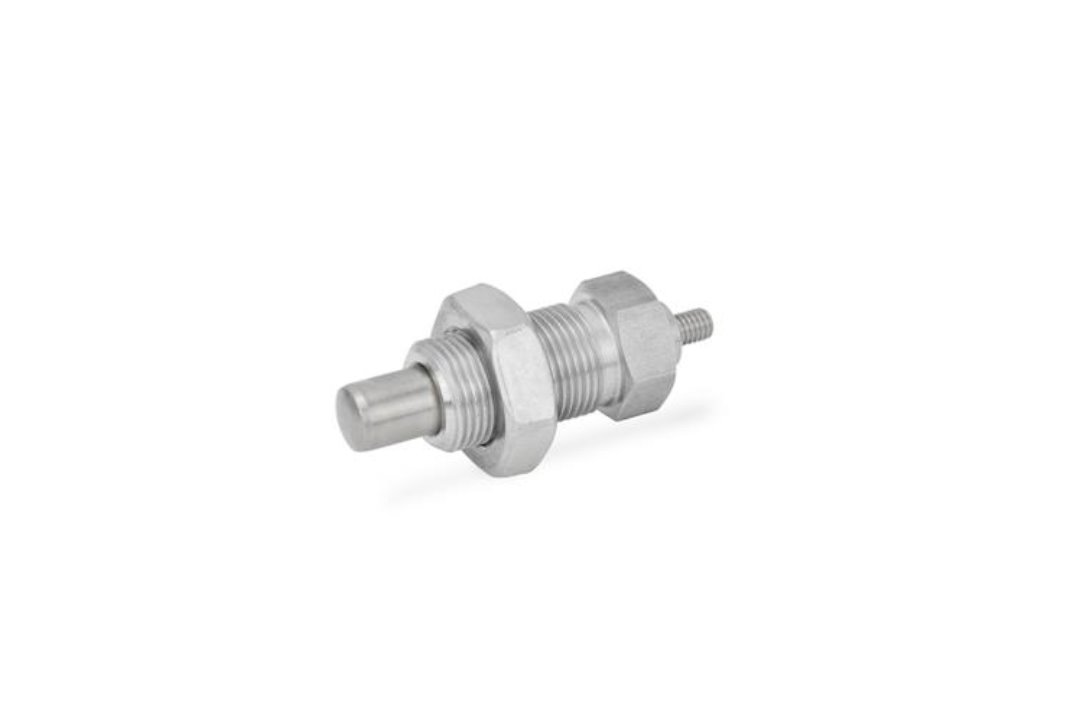

Trzpień ustalający 10 x 12 mm, z blokadą i przeciwnakrętką, bez gałki, stal nierdzewna, gwint M16, GN 817-10-12-GK-NI - ELESA+GANTER

Name: Trzpień ustalający 10 x 12 mm, z blokadą i przeciwnakrętką, bez gałki, stal nierdzewna, gwint M16, GN 817-10-12-GK-NI - ELESA+GANTER
Brand: ELESA+GANTER
SKU: 78000
Price: 89.59 PLN
Availability: InStock

(0) opinii

ELG_GN-817-10-12-GK-NI

Producent: ELESA+GANTER

89,59

72,84

3-4 dni
Przewidywany czas wysyłki: 25 lutego 2026
Najtańsza forma dostawy: InPost Paczkomat® 24/7 - 17,00 zł

Opis produktu

Właściwości i zastosowanie:

Typ GK: z trzpieniem gwintowanym, z przeciwnakrętką
Materiał: stal nierdzewna AISI 303 NI
Trzpień gwintowany M6 zamiast gałki
Gałka z technopolimeru na bazie poliamidu (PA), czarna matowa, niedemontowalna

Tabela dostępnych rozmiarów i modeli:

Parametr	Wartość
Oznaczenie	GN 817-10-12-GK-NI
d₁ Trzpień -0.02/-0.05 Otwór H7	10 mm
l₁	12 mm
d₂	M 16 x 1,5
d₄	M 6
d₅	10 mm
l₃	26 mm
l₄	8 mm
l₅	8,5 mm
l₆	4 mm
A/F	17 mm
Nacisk sprężyny początkowy	9,5 N
Nacisk sprężyny końcowy	38 N
Waga	0,074 kg

Sposób działania

Warianty wykonania:

Typ B: bez blokady, bez przeciwnakrętki
Typ BK: bez blokady, z przeciwnakrętką
Typ C: z blokadą w pozycji odwiedzionej, bez przeciwnakrętki
Typ CK: z blokadą w pozycji odwiedzionej, z przeciwnakrętką
Typ G: z trzpieniem gwintowanym , bez przeciwnakrętki
Typ GK: z trzpieniem gwintowanym, z przeciwnakrętką

Instrukcje obsługi

Specyfikacja produktu

Typ ustalające

Średnica trzpienia [mm] 10

Mechanizm działania Samoczynny powrót

Gwint montażowy M16

Materiał Stal nierdzewna

Długość robocza [mm] 12

Producent: ELESA+GANTER POLSKA SP. Z O.O.
Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
Kraj pochodzenia: Polska
Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl
