Opis produktu
Właściwości i zastosowanie:

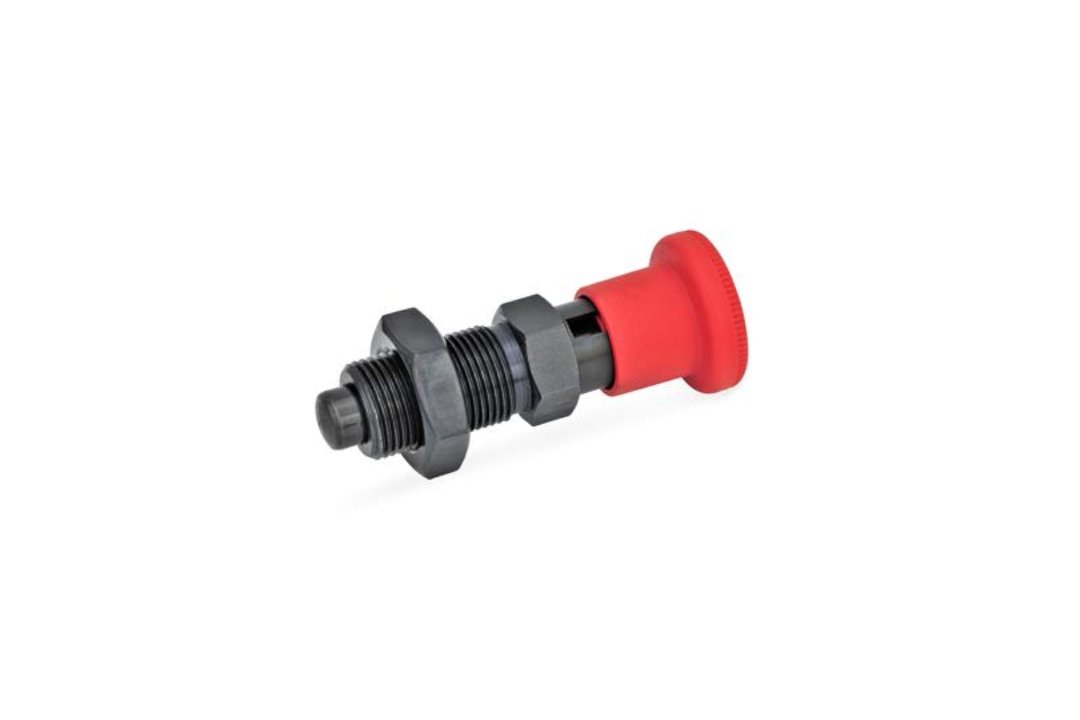

- Typ CK: z blokadą w pozycji odwiedzionej, z przeciwnakrętką
- Materiał: stal
- Trzpień hartowany
- Gałka z technopolimeru na bazie poliamidu (PA), czerwona RT RAL 3000, niedemontowalna
- Trzpienie ustalające (typ C/CK) z wbudowanym w gałce mechanizmem blokującym mają zastosowanie wszędzie tam, gdzie potrzebne jest zablokowanie trzpienia po jego odciągnięciu
- W tym celu gałkę należy odciągnąć i obrócić o 90°. Niewielkie wcięcie, blokuje trzpień w pozycji odwiedzionej, zabezpieczając go przed nieumyślnym lub powstałym na skutek wibracji zatrzaśnięciem
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 817-10-12-CK |
| d1 Trzpień -0.02/-0.05 Otwór H7 | 10 mm |
| l1 | 12 mm |
| d2 | M 16 x 1,5 |
| d3 | 28 mm |
| k | 24 mm |
| l2 | 58 mm |
| l3 | 26 mm |
| l4 | 8 mm |
| A/F | 17 mm |
| Nacisk sprężyny początkowy | 9,5 N |
| Nacisk sprężyny końcowy | 38 N |
| Waga | 0,085 kg |
Sposób działania
Warianty wykonania:
- Typ B: bez blokady, bez przeciwnakrętki
- Typ BK: bez blokady, z przeciwnakrętką
- Typ C: z blokadą w pozycji odwiedzionej, bez przeciwnakrętki
- Typ CK: z blokadą w pozycji odwiedzionej, z przeciwnakrętką
- Typ G: z trzpieniem gwintowanym , bez przeciwnakrętki
- Typ GK: z trzpieniem gwintowanym, z przeciwnakrętką
