Opis produktu
Właściwości i zastosowanie:

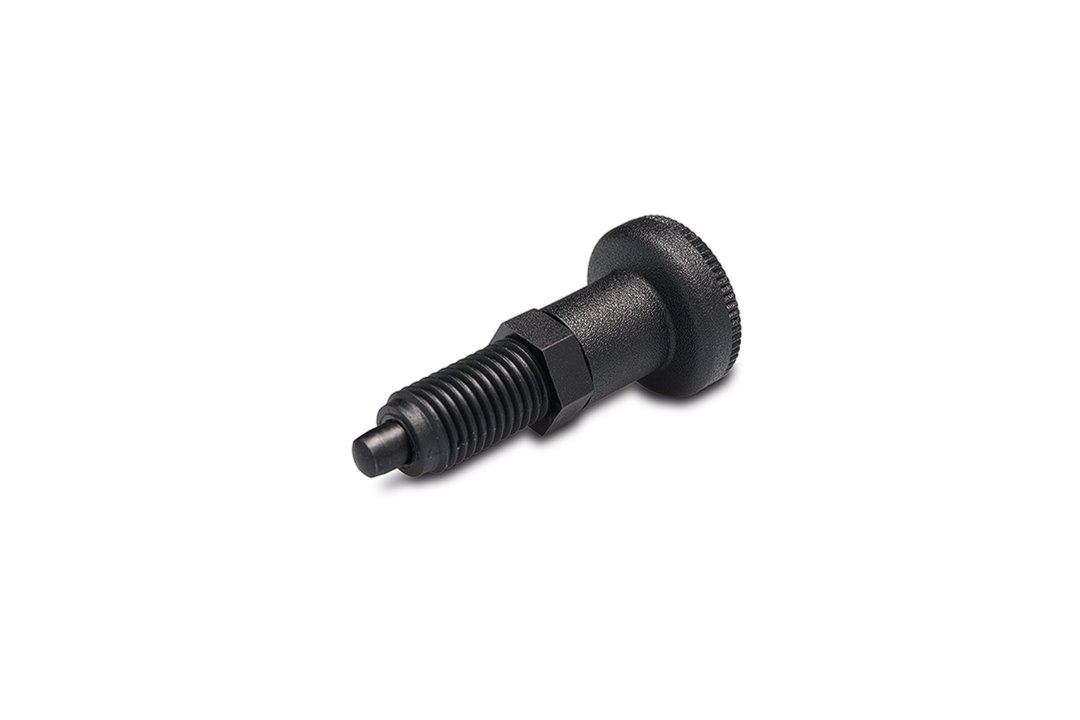

- Typ PMT.100-A: trzpień stalowy, oksydowany na czarno, bez przeciwnakrętki
- Korpus gwintowany: wzmocniony włóknami szklanymi SUPER-Technopolimer na bazie poliamidu (PA)
- Trzpień: stal hartowana, oksydowana na czarno lub stal nierdzewna AISI 303. Sugerowana tolerancja otworu montażowego = H7
- Gałka: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat
- Sprężyna: stal nierdzewna AISI 302
- Korpus trzpienia z SUPER-technopolimeru znacząco redukuje czynnik tarcia, przez co nie jest wymagane dodatkowe smarowanie
- Trzpienie ustalające wytrzymują serię cykli czyszczenia rozpuszczalnikami i innymi czynnikami chemicznymi, co czyni je odpowiednimi do stosowania w przemyśle farmaceutycznym lub spożywczym
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | PMT.100-10-M20x1,5-A |
| Trzpień -0.15 -0.1 Średnica otworu H7 | 10 mm |
| d1 | M 20x1,5 |
| L | 37 mm |
| D | 31 mm |
| l | 33 mm |
| l1 | 10 mm |
| l2 | 10 mm |
| s | 22 mm |
| Początkowe napięcie sprężyny | 19 N |
| Końcowe napięcie sprężyny | 45 N |
| Maks. moment siły dokręcenia | 25 Nm |
| Obciążenie statyczne niszczące F | 7700 N |
| Waga | 0,056 kg |
Sposób działania
Warianty wykonania:
- Typ PMT.100-A: trzpień stalowy, oksydowany na czarno, bez przeciwnakrętki
- Typ PMT.100-AK: trzpień stalowy, oksydowany na czarno, z przeciwnakrętką (dostarczana niezamontowana).
- Typ PMT.100-SST-A: trzpień ze stali nierdzewnej AISI 303, bez przeciwnakrętki.
- Typ PMT.100-SST-AK: trzpień ze stali nierdzewnej AISI 303, z przeciwnakrętką (dostarczana niezamontowana)
