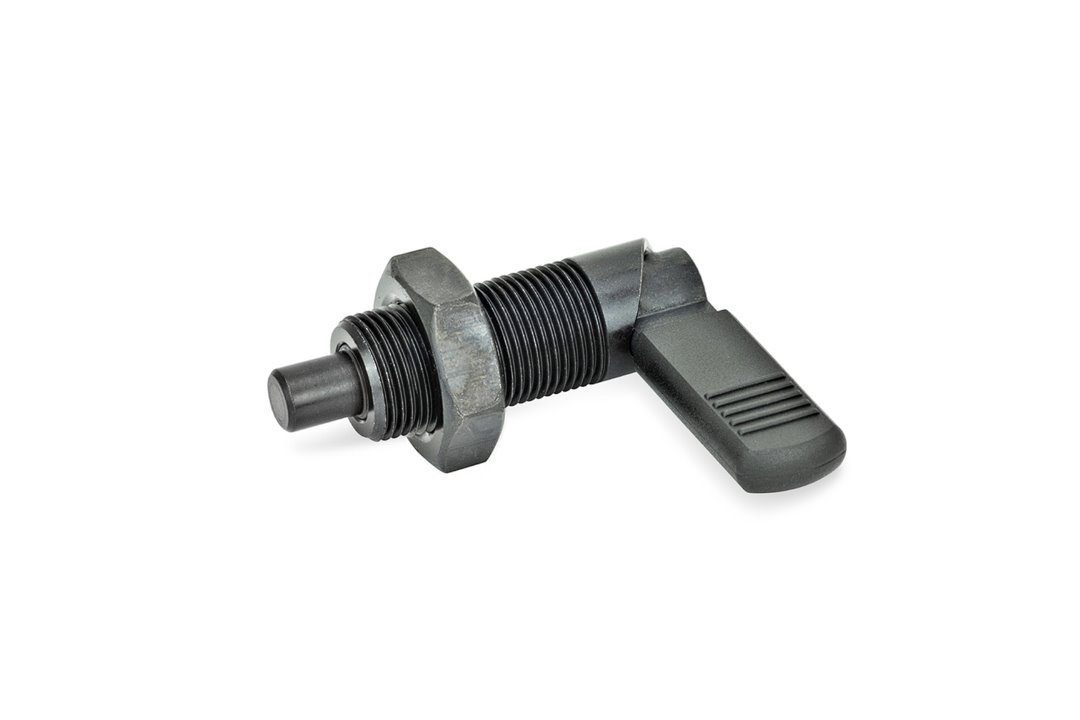

Opis produktu
Właściwości i zastosowanie:
- Typ BK: z nakładką, z przeciwnakrętką
- Powierzchnia oksydowana na czarno
- Trzpień azotowany
- Nakładka, technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat
- Trzpienie ustalające z dźwignią GN 612 są stosowane w aplikacjach, gdzie trzpień ma się blokować w pozycji odwiedzionej
- Obrót dźwigni o 180° powoduje wycofanie trzpienia. Specjalne nacięcie umożliwia bezpieczne pozycjonowanie trzpienia, gdy jest on w pozycji odwiedzionej
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 612-10-M16x1,5-BK |
| d1 Trzpień -0.02/-0.04 Otwór H7 | 10 mm |
| d2 | M 16x1,5 |
| d3 | 16 mm |
| l1 | 56 mm |
| l2 | 10 mm |
| l3+1.5 | 30 mm |
| l4 | 32 mm |
| l5 | 42 mm |
| Nacisk sprężyny początkowy | 11 N |
| Nacisk sprężyny końcowy | 29 N |
| Waga | 0,06 kg |
Sposób działania
Warianty wykonania:
- Typ A: bez nakładki, bez przeciwnakrętki
- Typ B: z nakładką, bez przeciwnakrętki
- Typ AK: bez nakładki, z przeciwnakrętką
- Typ BK: z nakładką, z przeciwnakrętką
