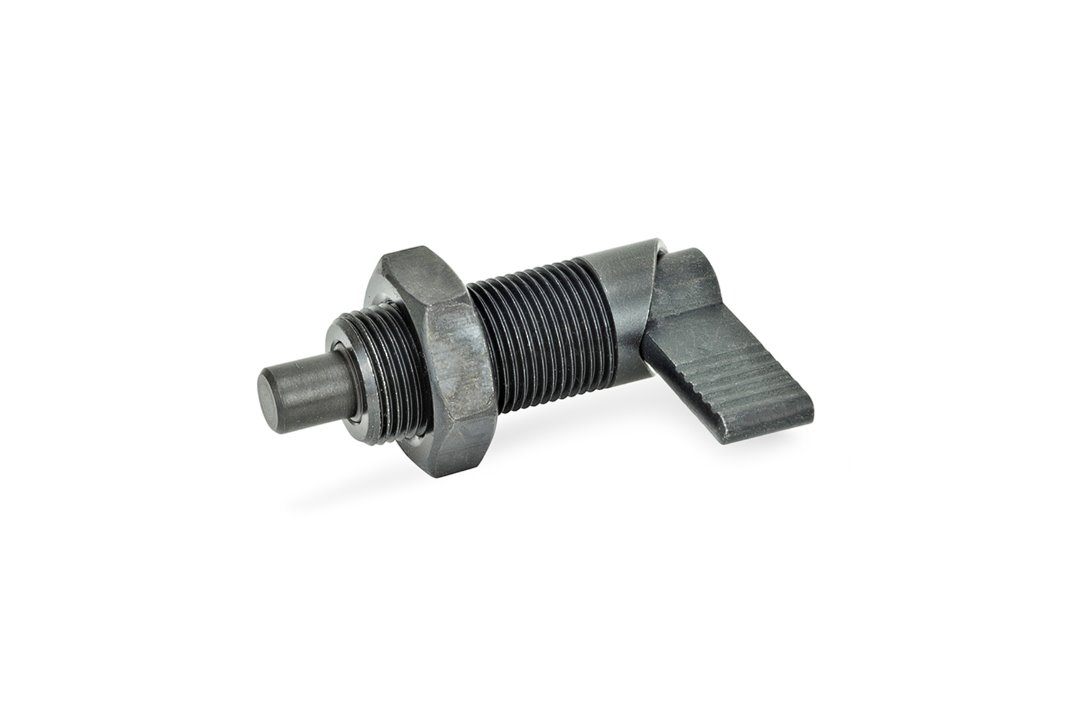

Trzpień ustalający 10x12 mm z dźwignią, gwint M20, przeciwnakrętką - ELESA+GANTER GN 612-10-M20x1,5-AK

Name: Trzpień ustalający 10x12 mm z dźwignią, gwint M20, przeciwnakrętką - ELESA+GANTER GN 612-10-M20x1,5-AK
Brand: ELESA+GANTER
SKU: 78380
Price: 99.29 PLN
Availability: InStock

(0) opinii

ELG_GN-612-10-M20x1,5-AK

Producent: ELESA+GANTER

99,29

80,72

3-4 dni
Przewidywany czas wysyłki: 26 lutego 2026
Najtańsza forma dostawy: InPost Paczkomat® 24/7 - 17,00 zł

Opis produktu

Właściwości i zastosowanie:

Typ AK: bez nakładki, z przeciwnakrętką
Powierzchnia oksydowana na czarno
Trzpień azotowany
Nakładka, technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat
Trzpienie ustalające z dźwignią GN 612 są stosowane w aplikacjach, gdzie trzpień ma się blokować w pozycji odwiedzionej
Obrót dźwigni o 180° powoduje wycofanie trzpienia. Specjalne nacięcie umożliwia bezpieczne pozycjonowanie trzpienia, gdy jest on w pozycji odwiedzionej

Tabela dostępnych rozmiarów i modeli:

Parametr	Wartość
Oznaczenie	GN 612-10-M20x1,5-AK
d₁ Trzpień -0.02/-0.04 Otwór H7	10 mm
d₂	M 20x1,5
d₃	20 mm
l₁	69 mm
l₂	12 mm
l₃+1.5	37 mm
l₄	37 mm
Nacisk sprężyny początkowy	21 N
Nacisk sprężyny końcowy	57 N
Waga	0,121 kg

Sposób działania

Warianty wykonania:

Typ A: bez nakładki, bez przeciwnakrętki
Typ B: z nakładką, bez przeciwnakrętki
Typ AK: bez nakładki, z przeciwnakrętką
Typ BK: z nakładką, z przeciwnakrętką

Instrukcje obsługi

Specyfikacja produktu

Typ ustalające

Średnica trzpienia [mm] 10

Mechanizm działania Dźwigniowy samopowrotny

Gwint montażowy M20

Materiał Stal

Długość robocza [mm] 12

Producent: ELESA+GANTER POLSKA SP. Z O.O.
Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
Kraj pochodzenia: Polska
Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl
