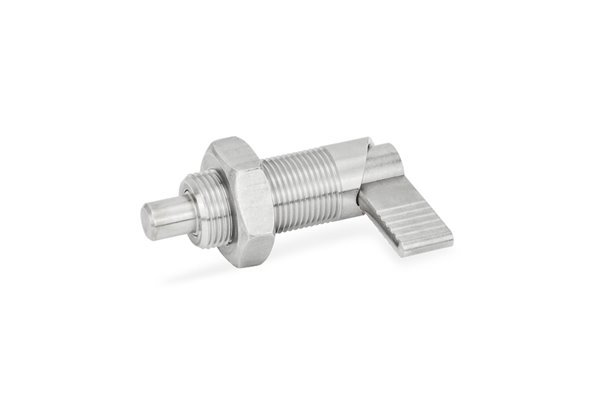

          Trzpień ustalający 10x12 mm, z dźwignią, gwint M20x1,5, stal nierdzewna, z przeciwnakrętką - ELESA+GANTER GN 612-10-M20x1,5-AK-NI

          (0) opinii
          ELG_GN-612-10-M20x1,5-AK-NI
          Producent: ELESA+GANTER
          133,02
          108,15
          • 3-4 dni
          • Przewidywany czas wysyłki: 26 listopada 2026
          • Najtańsza forma dostawy: InPost Paczkomat® 24/7 - 17,50 zł

          Opis produktu

          Właściwości i zastosowanie:

          • Typ AK: bez nakładki, z przeciwnakrętką
          • Stal nierdzewna AISI 303 NI
          • Sprężyna: stal nierdzewna AISI 301
          • Trzpienie ustalające z dźwignią GN 612 są stosowane w aplikacjach, gdzie trzpień ma się blokować w pozycji odwiedzionej
          • Obrót dźwigni o 180° powoduje wycofanie trzpienia. Specjalne nacięcie umożliwia bezpieczne pozycjonowanie trzpienia, gdy jest on w pozycji odwiedzionej



          Tabela dostępnych rozmiarów i modeli:

          trzpien_ustalajacy
          Parametr Wartość
          Oznaczenie GN 612-10-M20x1,5-AK-NI
          d1 Trzpień -0.02/-0.04 Otwór H7 10 mm
          d2 M 20x1,5
          d3 20 mm
          l1 69 mm
          l2 12 mm
          l3+1.5 36 mm
          l4 37 mm
          Nacisk sprężyny początkowy 21 N
          Nacisk sprężyny końcowy 57 N
          Waga 0,12 kg



          Sposób działania




          Warianty wykonania:

          • Typ A: bez nakładki, bez przeciwnakrętki
          • Typ B: z nakładką, bez przeciwnakrętki
          • Typ AK: bez nakładki, z przeciwnakrętką
          • Typ BK: z nakładką, z przeciwnakrętką



          Instrukcje obsługi


          Specyfikacja produktu

          Typ ustalające
          Średnica trzpienia [mm] 10
          Mechanizm działania Dźwigniowy samopowrotny
          Gwint montażowy M20
          Materiał Stal nierdzewna
          Długość robocza [mm] 12
          Producent: ELESA+GANTER POLSKA SP. Z O.O.
          Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
          Kraj pochodzenia: Polska
          Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl


          Modele CAD 2D i 3D ELESA+GANTER

          Dla wielu produktów ELESA+GANTER dostępne są bezpłatne modele CAD 2D i 3D, które ułatwiają projektowanie maszyn, urządzeń i stanowisk przemysłowych.

          Pliki CAD można uzyskać za pośrednictwem katalogu internetowego producenta ELESA+GANTER. Dostępność dokumentacji zależy od wybranego produktu.
