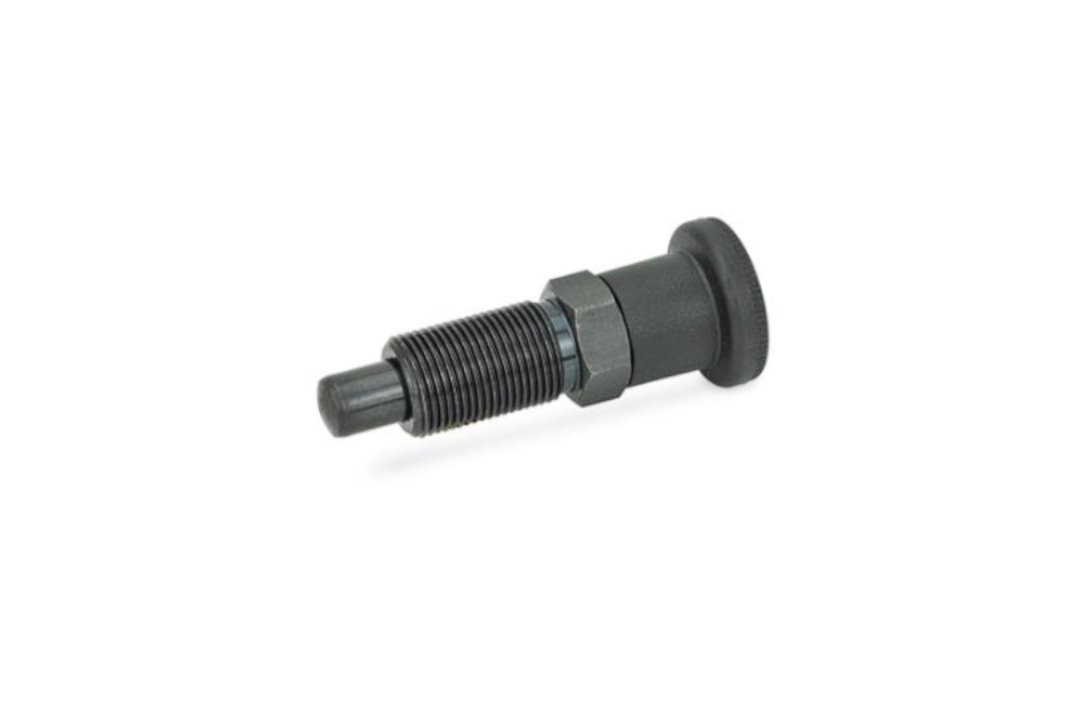

Opis produktu
Właściwości i zastosowanie:
- Typ B: bez blokady, bez przeciwnakrętki
- Materiał: stal
- Trzpień hartowany
- Gałka z technopolimeru na bazie poliamidu (PA), czarna matowa, niedemontowalna
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 817-12-15-B |
| d 1 Trzpień -0.02/-0.05 Otwór H7 | 12 mm |
| l 1 | 15 mm |
| d 2 | M 20 x 1,5 |
| d 3 | 33 mm |
| k | 28,5 mm |
| l 2 | 71,5 mm |
| l 3 | 33 mm |
| l 4 | 10 mm |
| A/F | 22 mm |
| Nacisk sprężyny początkowy | 11,5 N |
| Nacisk sprężyny końcowy | 40 N |
| Waga | 0,117 kg |
