Opis produktu
Właściwości i zastosowanie:

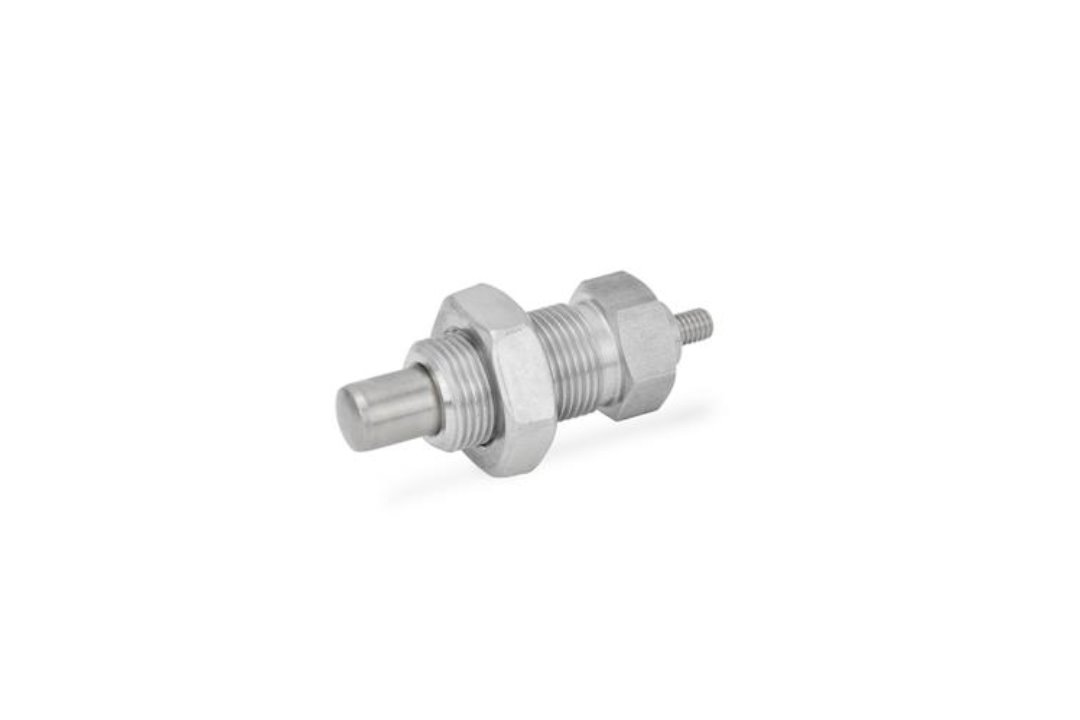

- Typ GK: z trzpieniem gwintowanym, z przeciwnakrętką
- Materiał: stal nierdzewna AISI 303 NI
- Trzpień gwintowany M6 zamiast gałki
- Gałka z technopolimeru na bazie poliamidu (PA), czarna matowa, niedemontowalna
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 817-12-15-GK-NI |
| d1 Trzpień -0.02/-0.05 Otwór H7 | 12 mm |
| l1 | 15 mm |
| d2 | M 20 x 1,5 |
| d4 | M 6 |
| d5 | 12 mm |
| l3 | 33 mm |
| l4 | 10 mm |
| l5 | 8,5 mm |
| l6 | 4 mm |
| A/F | 22 mm |
| Nacisk sprężyny początkowy | 11,5 N |
| Nacisk sprężyny końcowy | 40 N |
| Waga | 0,14 kg |
Sposób działania
Warianty wykonania:
- Typ B: bez blokady, bez przeciwnakrętki
- Typ BK: bez blokady, z przeciwnakrętką
- Typ C: z blokadą w pozycji odwiedzionej, bez przeciwnakrętki
- Typ CK: z blokadą w pozycji odwiedzionej, z przeciwnakrętką
- Typ G: z trzpieniem gwintowanym , bez przeciwnakrętki
- Typ GK: z trzpieniem gwintowanym, z przeciwnakrętką
