Opis produktu
Właściwości i zastosowanie:
Właściwości i zastosowanie:

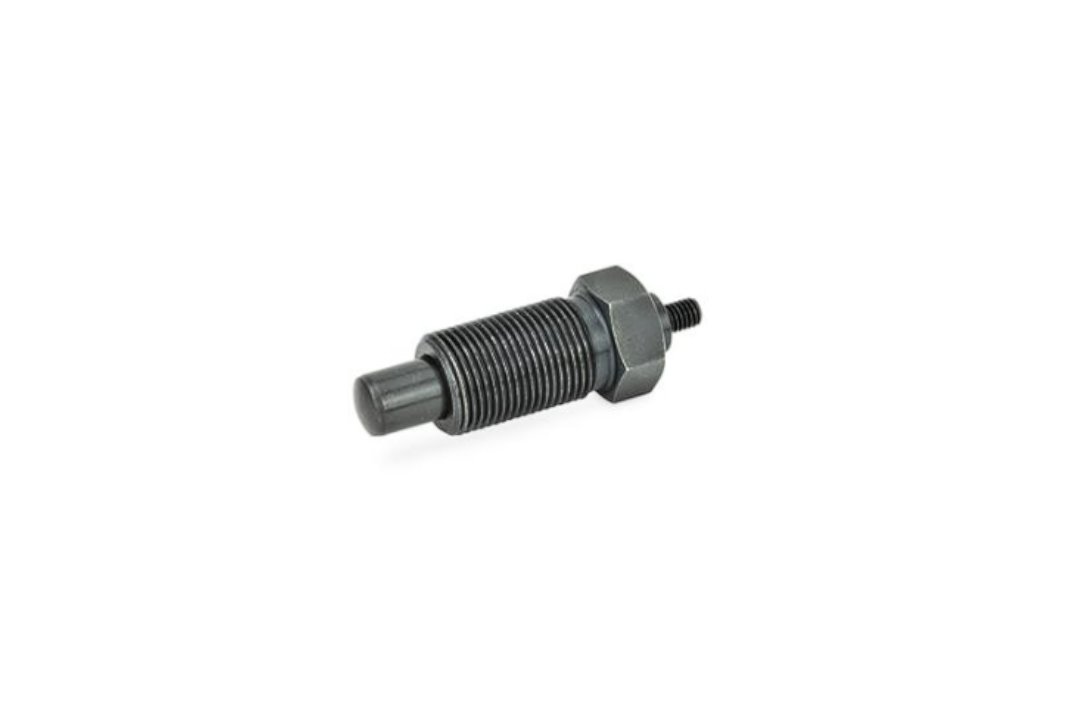

- Typ G: trzpień gwintowany, bez przeciwnakrętki
- Materiał: stal hartowana
- Trzpień gwintowany M8 zamiast gałki
- Do pozycjonowania i blokowania elementów w konstrukcjach i przyrządach
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 817-16-20-G |
| d1 Trzpień -0.02/-0.05 Otwór H7 | 16 mm |
| l1 | 20 mm |
| d2 | M 24 x 2 |
| d4 | M 8 |
| d5 | 15 mm |
| l3 | 38 mm |
| l4 | 12 mm |
| l5 | 11,5 mm |
| l6 | 5 mm |
| A/F | 27 mm |
| Nacisk sprężyny początkowy | 13 N |
| Nacisk sprężyny końcowy | 54 N |
| Waga | 0,192 kg |
Sposób działania
Warianty wykonania:
- Typ B: bez blokady, bez przeciwnakrętki
- Typ BK: bez blokady, z przeciwnakrętką
- Typ C: z blokadą w pozycji odwiedzionej, bez przeciwnakrętki
- Typ CK: z blokadą w pozycji odwiedzionej, z przeciwnakrętką
- Typ G: z trzpieniem gwintowanym , bez przeciwnakrętki
- Typ GK: z trzpieniem gwintowanym, z przeciwnakrętką
