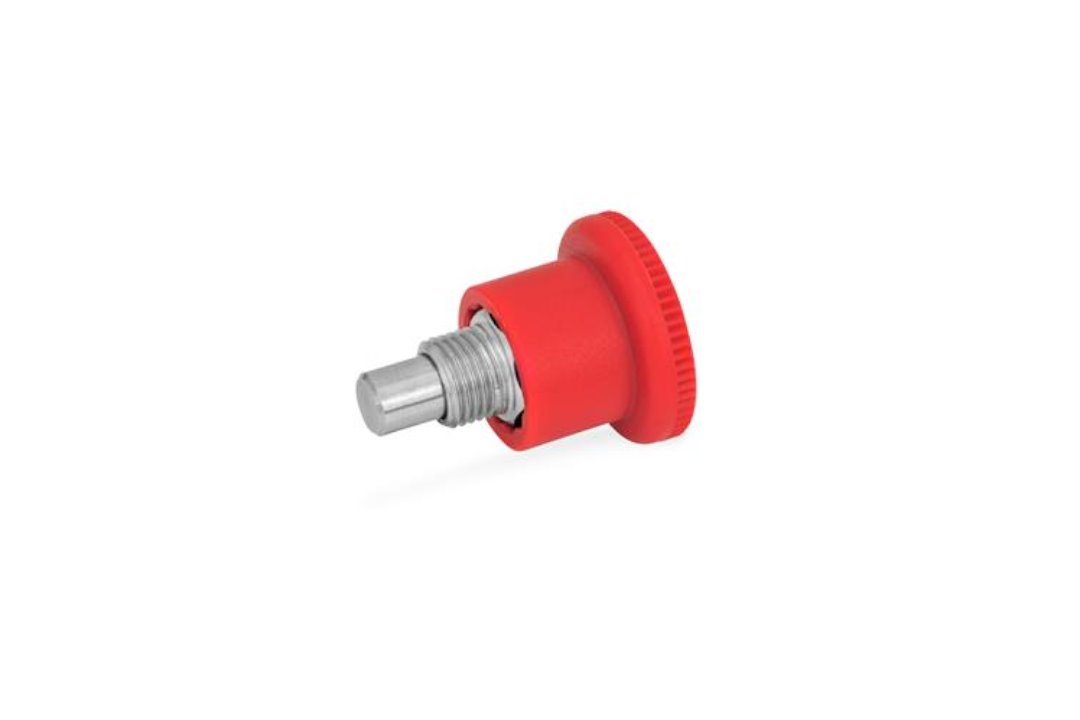

Opis produktu
Właściwości i zastosowanie:
- Typ B: bez blokady
- Trzpień: stal nierdzewna AISI 303
- Sprężyna: stal nierdzewna AISI 301
- Gałka: technopolimer na bazie poliamidu (PA), kolor czerwony RAL 3000 RT, niedemontowalna
- Trzpienie ustalające mini GN 822 dzięki małym gabarytom są szczególnie polecane do montażu w ograniczonych przestrzeniach lub na powierzchniach o cienkich ściankach.
- Trzpień wkręcamy trzymając za gałkę. Po odciągnięciu gałki widoczne są płaskie powierzchnie metalowego korpusu. Dzięki temu trzpień może być łatwo dokręcony za pomocą klucza płaskiego
- Typ C z blokadą po odwiedzeniu, odciągnąć gałkę i obrócić o 30°. Specjalne nacięcia zapobiegają przypadkowemu odblokowaniu trzpienia
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 822-4-B-NI-RT |
| d1 Trzpień -0.05/+0.01 Otwór H7 | 4 mm |
| d2 | M 8 x 0,75 |
| d3 | 21 mm |
| d4 | 15 mm |
| l1 | 26,5 mm |
| l2min. | 5 mm |
| l3 | 5 mm |
| l4min. | 3,5 mm |
| A/F | 10 mm |
| Nacisk sprężyny początkowy | 4,5 N |
| Nacisk sprężyny końcowy | 12 N |
| Waga | 0,013 kg |
Sposób działania
Warianty wykonania:
- Typ B: bez blokady
- Typ C: z blokadą w pozycji odwiedzionej
