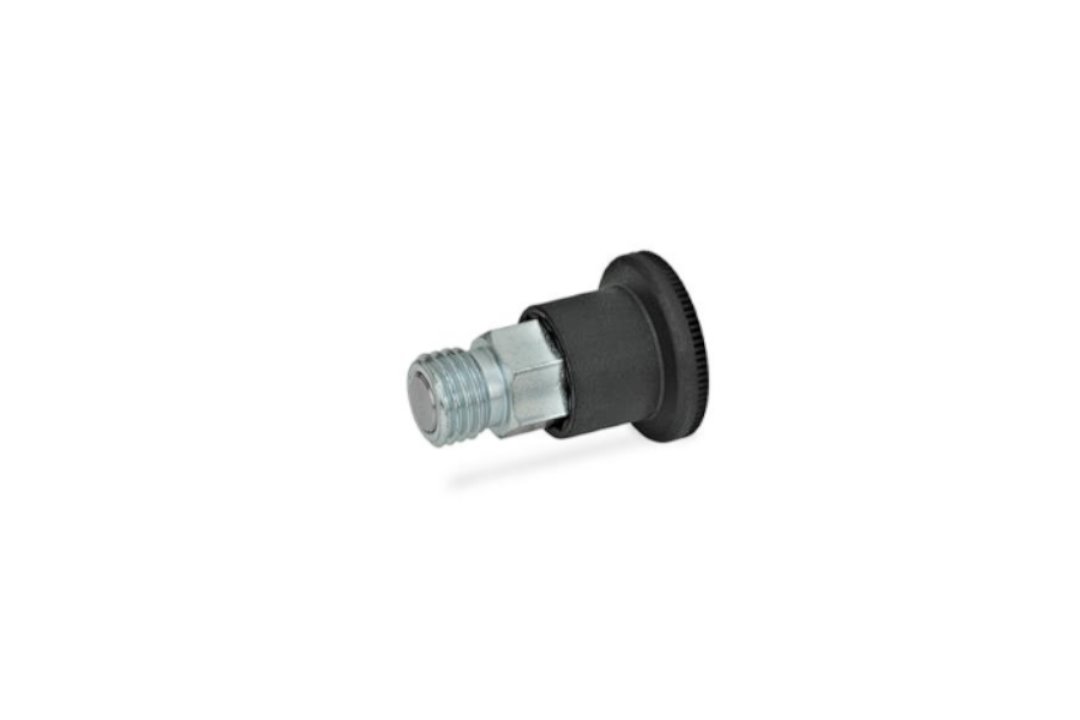

Opis produktu
Właściwości i zastosowanie:
- Typ C: z blokadą w pozycji odwiedzionej
- Korpus gwintowany: ze stali ocynkowanej, pasywacja niebieska
- Trzpień: stal nierdzewna AISI 303
- Gałka: technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat, niedemontowalna
- Sprężyna: stal nierdzewna AISI 301
- Trzpień wkręcamy trzymając za gałkę. Po odciągnięciu gałki widoczne są płaskie powierzchnie metalowego korpusu. Dzięki temu trzpień może być łatwo dokręcony za pomocą klucza płaskiego.
- Typ C z blokadą w pozycji odwiedzionej, aby zablokować należy odciągnąć gałkę i obrócić o 30°. Specjalne nacięcia zapobiegają przypadkowemu odblokowaniu trzpienia.
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 822.6-4-M8-C |
| d1 Otwór +0.03/+0.08 Trzpień h9 | 4 mm |
| d2 | M 8 |
| d3 | 21 mm |
| d4 | 15 mm |
| l1 | 27,5 mm |
| l2min. | 5 mm |
| l3 | 6 mm |
| k | 16,5 mm |
| A/F | 10 mm |
| Początkowe napięcie sprężyny | 4 N |
| Końcowe napięcie sprężyny | 12 N |
| Waga | 0,014 kg |
Sposób działania
Warianty wykonania:
- Typ B: bez blokady
- Typ C: z blokadą w pozycji odwiedzionej
