Opis produktu
Właściwości i zastosowanie:

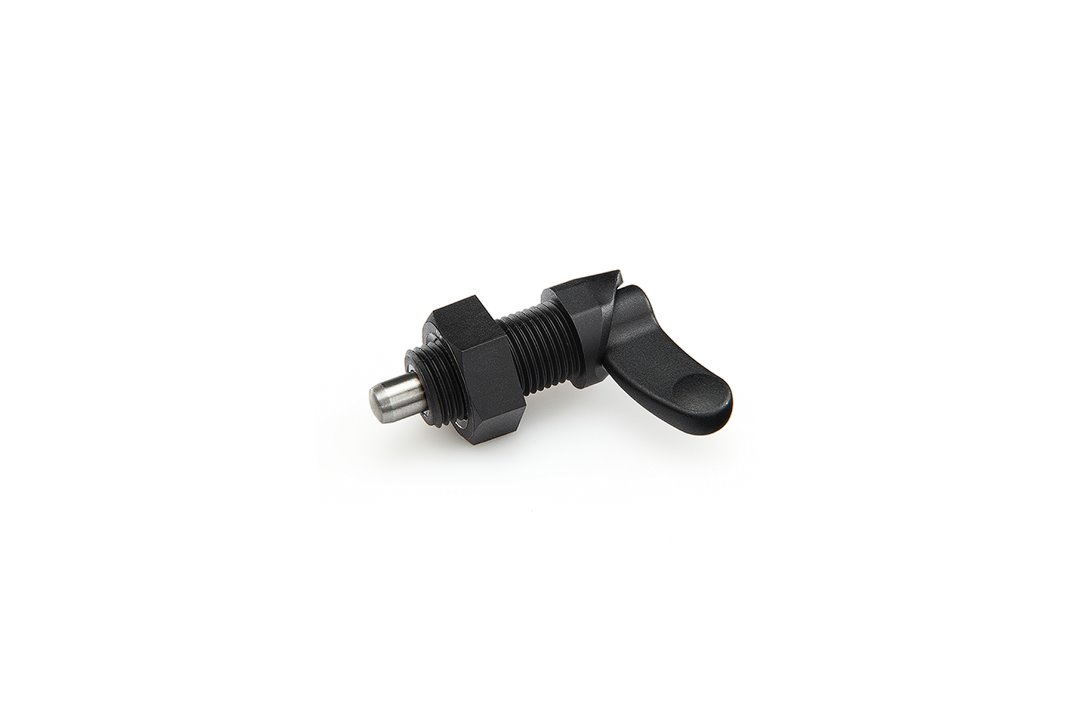

- Typ PMT.200-SST-AK: trzpień ze stali nierdzewnej AISI 303, z przeciwnakrętką (dostarczana niezamontowana)
- Korpus gwintowany: wzmocniony włóknami szklanymi SUPER-technopolimer na bazie poliamidu (PA). Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne
- Trzpień: stal nierdzewna AISI 303. Sugerowana tolerancja otworu montażowego = H7
- Dźwignia: Samosmarowny, wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny wykończony na mat
- Sprężyna: stal nierdzewna AISI 302
- Przeciwnakrętka: Wzmocniony włóknami szklanymi SUPER-technopolimer na bazie poliamidu (PA)
- Trzpienie ustalajace z dźwignią model PMT.200 są używane, gdy występuje konieczność błyskawicznego wycofania trzpienia
- Przez obrót dźwigni o 180° trzpień zostaje ustawiony w pozycji “odwiedzionej”. W utrzymaniu tej pozycji pomaga specjalne wcięcie
- Materiał odporny na korozję: może być stosowany w kontakcie z płynami lub w warunkach wysokiej wilgotności
- Korpus trzpienia z SUPER-technopolimeru znacząco redukuje czynnik tarcia, przez co nie jest wymagane dodatkowe smarowanie
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | PMT.200-SST-5-M10x1-AK |
| d Trzpień -0.15/-0.1 Średnica otworu H7 | 5 mm |
| d1 | M 10x1 |
| L | 14 mm |
| D | 13 mm |
| R | 22 mm |
| b | 5 mm |
| l | 19 mm |
| l1 | 6 mm |
| l3 | 7 mm |
| s | 16 mm |
| s1 | 12 mm |
| Początkowe napięcie sprężyny | 7 N |
| Końcowe napięcie sprężyny | 20 N |
| Maks. moment siły dokręcenia | 5 Nm |
| Maks. obciążenie statyczne F | 1000 N |
| Waga | 0,033 kg |
Sposób działania
Warianty wykonania:
- Typ PMT.200-A: trzpień stalowy, oksydowany na czarno, bez przeciwnakrętki
- Typ PMT.200-AK: trzpień stalowy, oksydowany na czarno, z przeciwnakrętką (dostarczana niezamontowana).
- Typ PMT.200-SST-A: trzpień ze stali nierdzewnej AISI 303, bez przeciwnakrętki.
- Typ PMT.200-SST-AK: trzpień ze stali nierdzewnej AISI 303, z przeciwnakrętką (dostarczana niezamontowana)
