Opis produktu
Właściwości i zastosowanie:
- Typ B: z nakładką, bez przeciwnakrętki
- Powierzchnia oksydowana na czarno
- Trzpień azotowany
- Nakładka, technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat

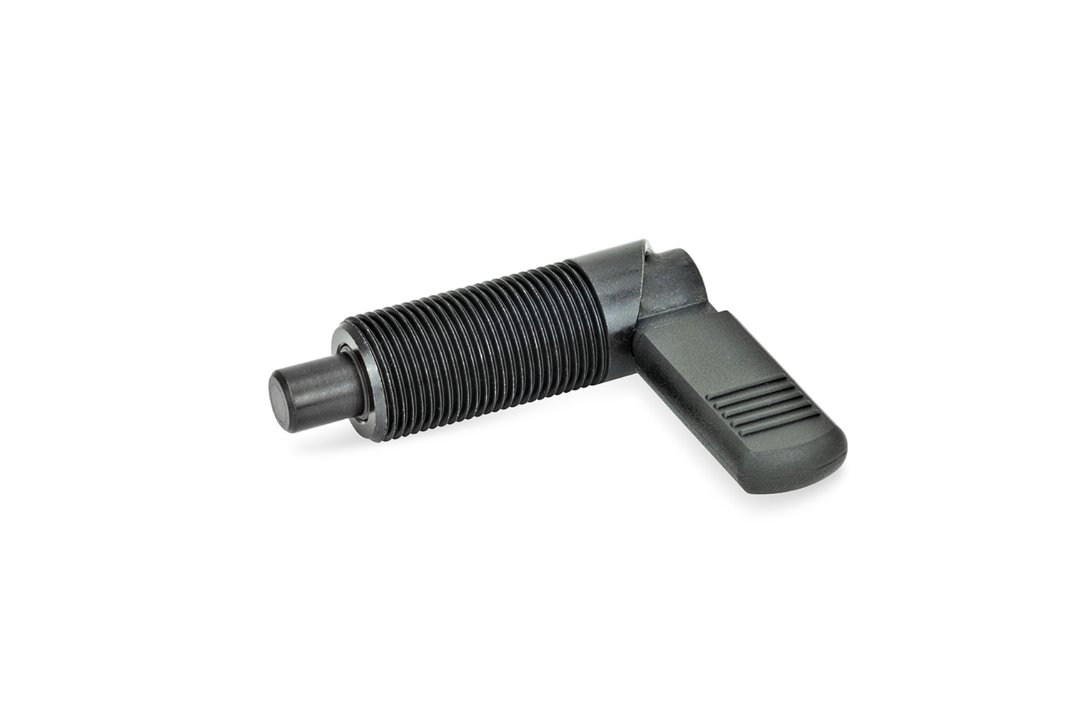

- Trzpienie ustalające z dźwignią GN 612 są stosowane w aplikacjach, gdzie trzpień ma się blokować w pozycji odwiedzionej
- Obrót dźwigni o 180° powoduje wycofanie trzpienia. Specjalne nacięcie umożliwia bezpieczne pozycjonowanie trzpienia, gdy jest on w pozycji odwiedzionej
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 612-5-M12x1,5-B |
| d1 Trzpień -0.02/-0.04 Otwór H7 | 5 mm |
| d2 | M 12x1,5 |
| d3 | 12 mm |
| l1 | 47 mm |
| l2 | 8 mm |
| l3+1.5 | 26 mm |
| l4 | 26 mm |
| l5 | 32 mm |
| Nacisk sprężyny początkowy | 8 N |
| Nacisk sprężyny końcowy | 18 N |
| Waga | 0,028 kg |
Sposób działania
Warianty wykonania:
- Typ A: bez nakładki, bez przeciwnakrętki
- Typ B: z nakładką, bez przeciwnakrętki
- Typ AK: bez nakładki, z przeciwnakrętką
- Typ BK: z nakładką, z przeciwnakrętką
