Opis produktu
Właściwości i zastosowanie:
Właściwości i zastosowanie:

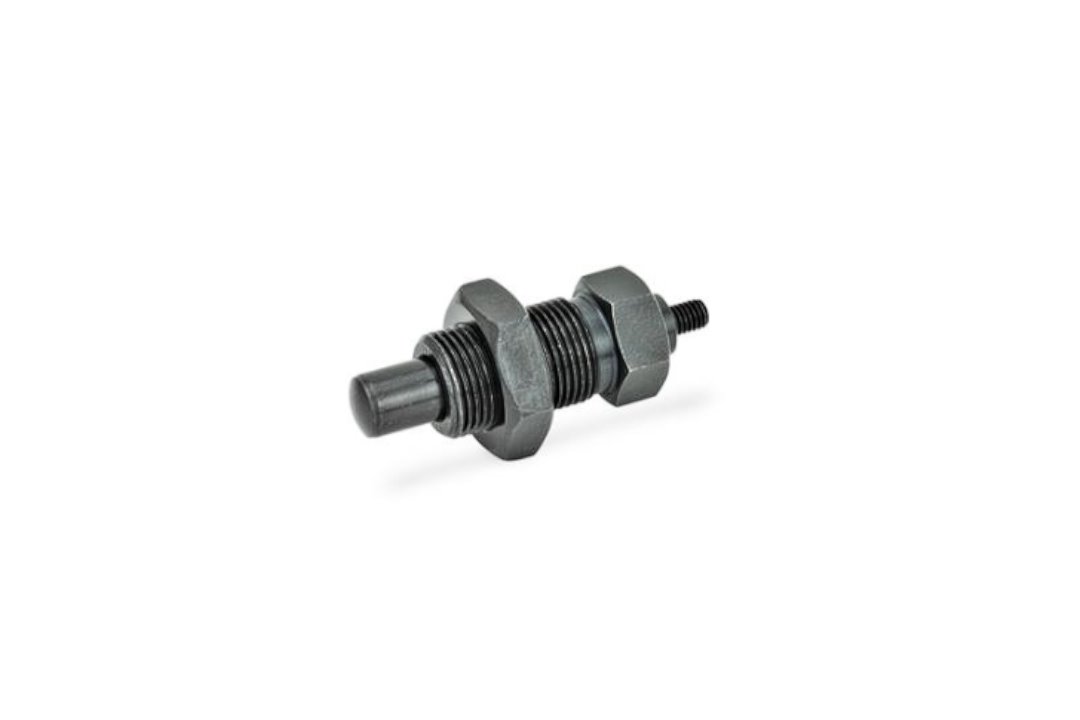

- Typ GK: trzpień gwintowany, z przeciwnakrętką
- Materiał: stal hartowana
- Trzpień gwintowany M5 zamiast gałki
- Do pozycjonowania i blokowania elementów w konstrukcjach i przyrządach
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 817-6-6-GK |
| d1 Trzpień -0.02/-0.05 Otwór H7 | 6 mm |
| l1 | 6 mm |
| d2 | M 12 x 1 |
| d4 | M 5 |
| d5 | 9 mm |
| l3 | 22 mm |
| l4 | 6 mm |
| l5 | 7 mm |
| l6 | 3,5 mm |
| A/F | 14 mm |
| Nacisk sprężyny początkowy | 6,5 N |
| Nacisk sprężyny końcowy | 19 N |
| Waga | 0,035 kg |
Sposób działania
Warianty wykonania:
- Typ B: bez blokady, bez przeciwnakrętki
- Typ BK: bez blokady, z przeciwnakrętką
- Typ C: z blokadą w pozycji odwiedzionej, bez przeciwnakrętki
- Typ CK: z blokadą w pozycji odwiedzionej, z przeciwnakrętką
- Typ G: z trzpieniem gwintowanym , bez przeciwnakrętki
- Typ GK: z trzpieniem gwintowanym, z przeciwnakrętką
