Opis produktu
Właściwości i zastosowanie:

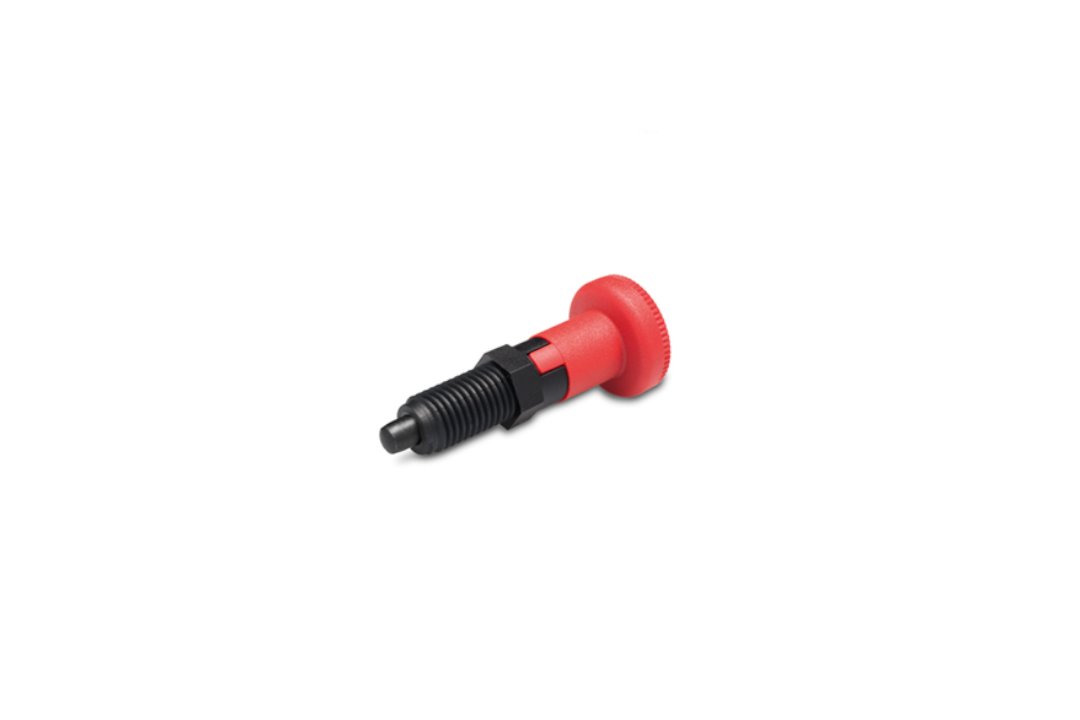

- Typ PMT.101-A: trzpień stalowy, oksydowany na czarno, bez przeciwnakrętki
- Korpus gwintowany: wzmocniony włóknami szklanymi SUPER-Technopolimer na bazie poliamidu (PA).
- Trzpień: stal hartowana, oksydowana na czarno lub stal nierdzewna AISI 303. Sugerowana tolerancja otworu montażowego = H7.
- Gałka: wysokoudarowy technopolimer na bazie poliamidu (PA), czerwony RAL 3000 (C6), wykończony na mat.
- Sprężyna: stal nierdzewna AISI 302.
- Korpus trzpienia z SUPER-technopolimeru znacząco redukuje czynnik tarcia, przez co nie jest wymagane dodatkowe smarowanie
- Trzpienie ustalające wytrzymują serię cykli czyszczenia rozpuszczalnikami i innymi czynnikami chemicznymi, co czyni je odpowiednimi do stosowania w przemyśle farmaceutycznym lub spożywczym
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | PMT.101-6-M12x1,5-A |
| Średnica otworu H7 | 6 mm |
| d1 | M 12x1,5 |
| L | 35 mm |
| D | 25 mm |
| l | 20 mm |
| l1 | 6 mm |
| l2 | 6 mm |
| s | 14 mm |
| [N]* | 9 |
| [N]# | 24 |
| Maks. moment siły dokręcenia | 10 Nm |
| Obciążenie statyczne niszczące F | 3500 N |
| Waga | 0,02 kg |
Sposób działania
Warianty wykonania:
- Typ PMT.101-A: trzpień stalowy, oksydowany na czarno, bez przeciwnakrętki
- Typ PMT.101-AK: trzpień stalowy, oksydowany na czarno, z przeciwnakrętką (dostarczana niezamontowana).
- Typ PMT.101-SST-A: trzpień ze stali nierdzewnej AISI 303, bez przeciwnakrętki.
- Typ PMT.101-SST-AK: trzpień ze stali nierdzewnej AISI 303, z przeciwnakrętką (dostarczana niezamontowana)
