Opis produktu

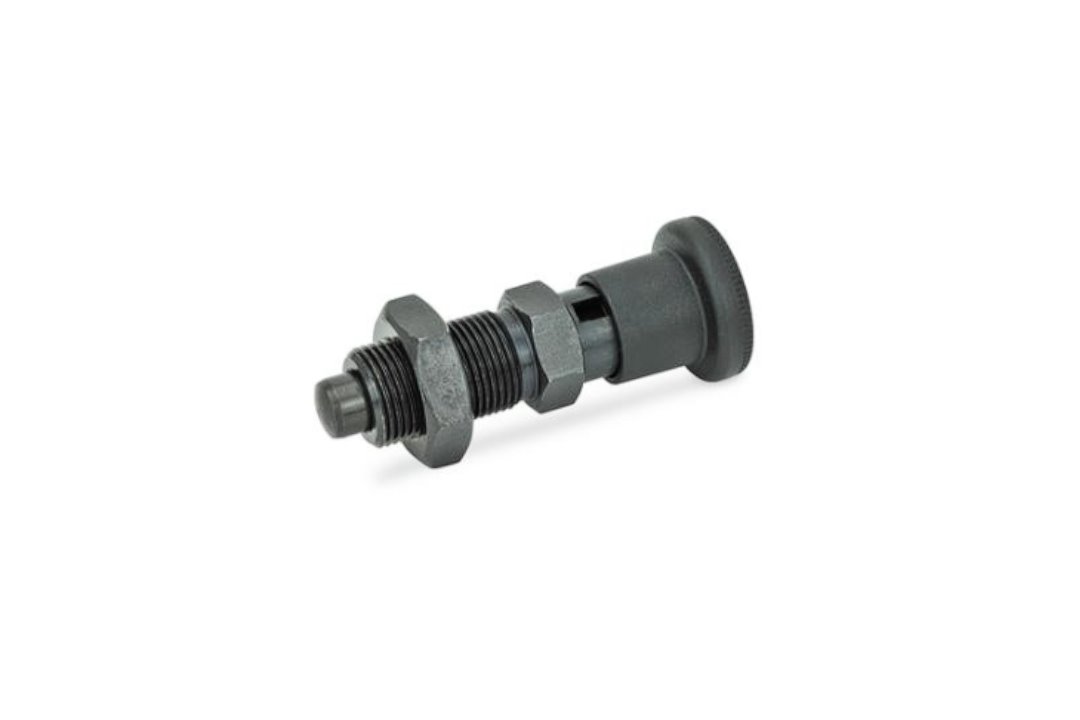

Właściwości i zastosowanie:
- Typ CK: blokadą w pozycji odwiedzionej, z przeciwnakrętką
- Materiał: stal
- Trzpień hartowany
- Gałka z technopolimeru na bazie poliamidu (PA), czarna matowa, niedemontowalną
- Trzpienie ustalające (typ C/CK) z wbudowanym w gałce mechanizmem blokującym mają zastosowanie wszędzie tam, gdzie potrzebne jest zablokowanie trzpienia po jego odciągnięciu
- W tym celu gałkę należy odciągnąć i obrócić o 90°. Niewielkie wcięcie, blokuje trzpień w pozycji odwiedzionej, zabezpieczając go przed nieumyślnym lub powstałym na skutek wibracji zatrzaśnięciem
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 817-6-9-CK |
| d 1 Trzpień -0.02/-0.05 Otwór H7 | 6 mm |
| l 1 | 9 mm |
| d 2 | M 12 x 1,5 |
| d 3 | 23 mm |
| k | 20 mm |
| l 2 | 48 mm |
| l 3 | 22 mm |
| l 4 | 6 mm |
| A/F | 14 mm |
| Nacisk sprężyny początkowy | 6 N |
| Nacisk sprężyny końcowy | 25 N |
| Waga | 0,03 kg |
Sposób działania
Warianty wykonania:
- Typ B: bez blokady, bez przeciwnakrętki
- Typ BK: bez blokady, z przeciwnakrętką
- Typ C: z blokadą w pozycji odwiedzionej, bez przeciwnakrętki
- Typ CK: z blokadą w pozycji odwiedzionej, z przeciwnakrętką
- Typ G: z trzpieniem gwintowanym , bez przeciwnakrętki
- Typ GK: z trzpieniem gwintowanym, z przeciwnakrętką
