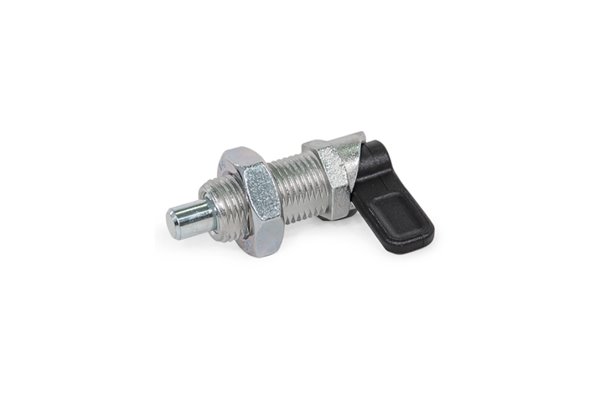

Opis produktu
Właściwości i zastosowanie:
- Typ AK: z przeciwnakrętką
- Korpus: odlew z cynku, ocynkowana, pasywacja niebieska
- Trzpień:
- Stal
- Powierzchnia ocynkowana, pasywacja niebieska
- Dźwignia:
- Technopolimer na bazie poliamidu (PA)
- Kolor czarny, wykończony na mat
- Niedemontowalna
- Trzpienie ustalające z dźwignią GN 612.8 są stosowane w aplikacjach, gdzie trzpień ma się blokować w pozycji odwiedzionej
- Obrót dźwigni o 180° powoduje wycofanie trzpienia. Specjalne nacięcie umożliwia bezpieczne pozycjonowanie trzpienia, gdy jest on w pozycji odwiedzionej
Tabela wymairów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 612.8-6-M12x1,5-AK |
| d1 Trzpień-0.05 | 6 mm |
| d2 | M 12x1,5 |
| l1 | 48,5 mm |
| l2 | 8 mm |
| l3 | 25 mm |
| l4 | 25 mm |
| A/F | 13 mm |
| Nacisk sprężyny początkowy | 8 N |
| Nacisk sprężyny końcowy | 22 N |
| Waga | 0,031 kg |
Sposób działania
Warianty wykonania:
- Typ A: bez przeciwnakrętki
- Typ AK: z przeciwnakrętką
