Opis produktu

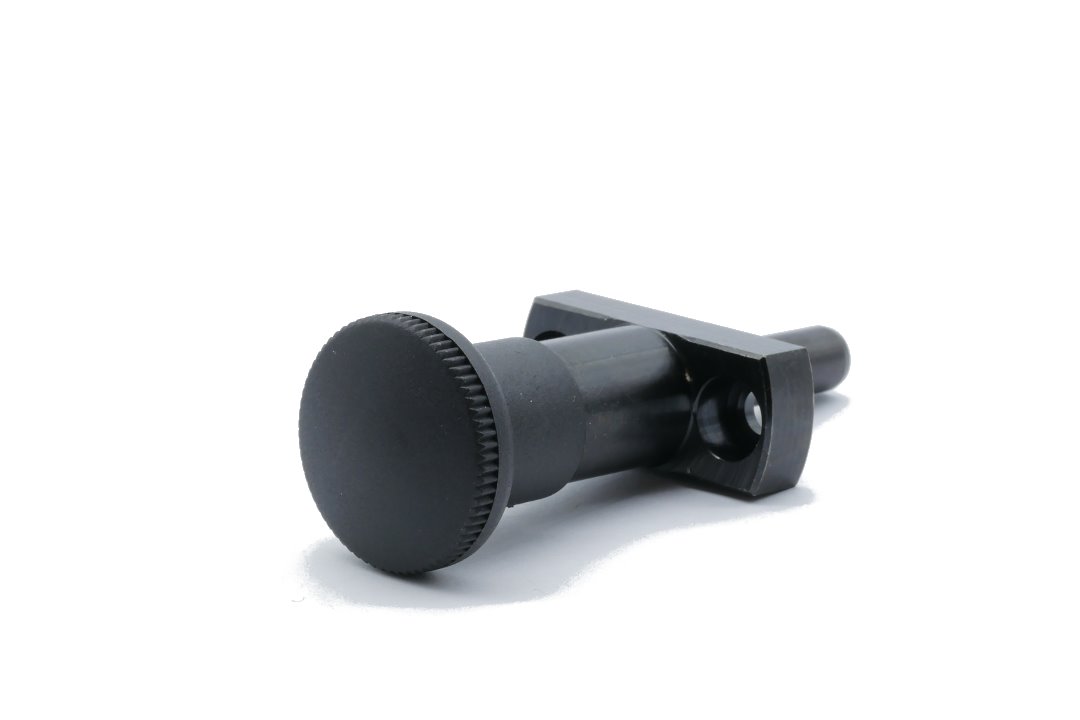

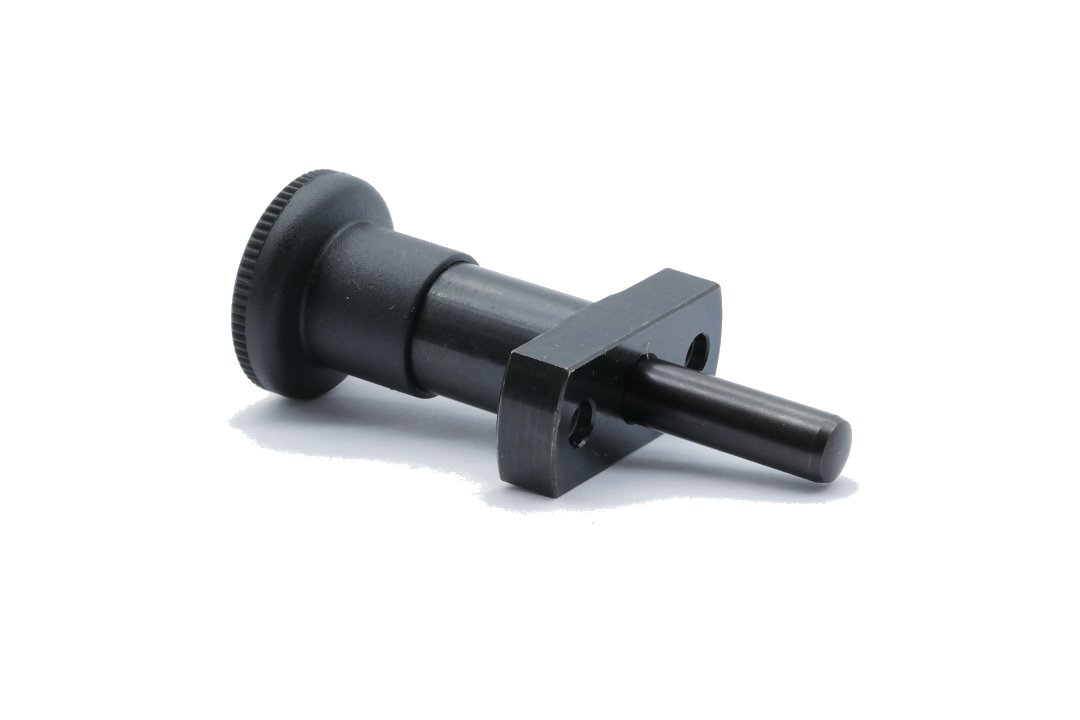

Właściwości i zastosowanie:
- Typ B: bez blokady
- Powierzchnia: stal ocynkowana, oksydowana na czarno
- Gałka: technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat, niedemontowalna
- Trzpienie ustalające serii GN 817.3 umożliwiają precyzyjne pozycjonowanie elementów w ekonomiczny sposób, do precyzyjnego prowadzenia trzpienia zaleca się tulejkę pozycjonującą DIN 179 gdzie wymiar l3 trzpienia blokującego określa długość tulei
- Grubość płyty montażowej, wysokość tulei pozycjonującej oraz ewentualna szczelina powinny przekraczać wymiar l3, aby zapewnić swobodne wysprzęglenie trzpienia
- Precyzyjne prowadzenie nie zależy od pasowania trzpienia w korpusie, lecz od tolerancji otworu tulei pozycjonującej (F7) i samego trzpienia blokującego (h7). Oba elementy są hartowane i szlifowane, co w połączeniu z odpowiednią długością tulei zwiększa precyzję pozycjonowania
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 817.3-8-20-B |
| d1 H7 | 8 mm |
| l1 | 20 mm |
| l2 | 10 mm |
| l3 | 10 mm |
| b | 16 mm |
| d2 | 28 mm |
| d3 | 5,5 mm |
| d4 | 38 mm |
| k | 26 mm |
| l4 | 51 mm |
| l5 | 8 mm |
| l6 | 27 mm |
| Nacisk sprężyny początkowy | 8,5 N |
| Nacisk sprężyny końcowy | 28 N |
| Waga | 0,074 kg |
Sposób działania
Warianty wykonania:
- Typ B: bez blokady
- Typ C: z blokadą w pozycji odwiedzionej
Instrukcje obsługi
