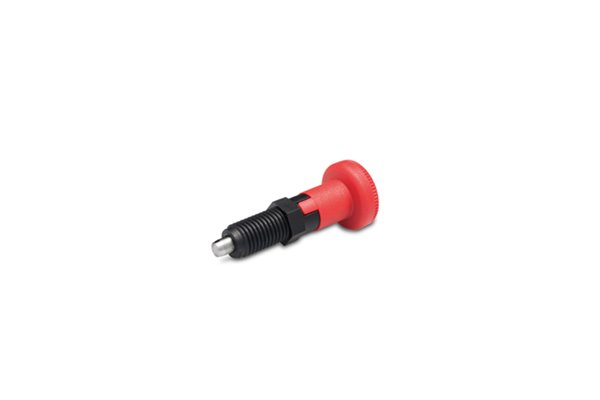

Opis produktu
Właściwości i zastosowanie:
- Typ PMT.101-AK: trzpień stalowy, oksydowany na czarno, z przeciwnakrętką (dostarczana niezamontowana)
- Korpus gwintowany: wzmocniony włóknami szklanymi SUPER-Technopolimer na bazie poliamidu (PA)
- Trzpień: stal nierdzewna AISI 303. Sugerowana tolerancja otworu montażowego = H7
- Gałka: wysokoudarowy technopolimer na bazie poliamidu (PA), kolor czerwony RAL 3000 (C6), wykończony na mat
- Sprężyna: stal nierdzewna AISI 302
- Korpus trzpienia z SUPER-technopolimeru znacząco redukuje czynnik tarcia, przez co nie jest wymagane dodatkowe smarowanie
- Materiał odporny na korozję: może być stosowany w kontakcie z płynami lub w warunkach wysokiej wilgotności
- Trzpienie ustalające wytrzymują serię cykli czyszczenia rozpuszczalnikami i innymi czynnikami chemicznymi, co czyni je odpowiednimi do stosowania w przemyśle farmaceutycznym lub spożywczym
- Blokada w pozycji odwiedzionej wykonana jest z SUPER-technopolimeru, chroni mechanizm przed nadmiernym zużyciem lub zatarciem.
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Oznaczenie | PMT.101-8-M16x1,5-A-C6 |
| Średnica otworu H7 | 8 mm |
| d1 | M 16x1,5 |
| L | 43 mm |
| D | 31 mm |
| l | 25 mm |
| l1 | 8 mm |
| l2 | 8 mm |
| s | 19 mm |
| [N]* | 11 |
| [N]# | 30 |
| Maks. moment siły dokręcenia | 18 Nm |
| Obciążenie statyczne niszczące F | 4400 N |
| Waga | 0,025 kg |
Sposób działania
Warianty wykonania:
- Typ PMT.101-A: trzpień stalowy, oksydowany na czarno, bez przeciwnakrętki
- Typ PMT.101-AK: trzpień stalowy, oksydowany na czarno, z przeciwnakrętką (dostarczana niezamontowana).
- Typ PMT.101-SST-A: trzpień ze stali nierdzewnej AISI 303, bez przeciwnakrętki.
- Typ PMT.101-SST-AK: trzpień ze stali nierdzewnej AISI 303, z przeciwnakrętką (dostarczana niezamontowana)
