Opis produktu
Właściwości i zastosowanie:
- Trzpień ustalający GN 617 do precyzyjnego pozycjonowania skonstruowany jest w taki sposób, że może przenosić siły osiowe, również przy maksymalnie wycofanym trzpieniu (sprężyna maksymalnie ściśnięta).

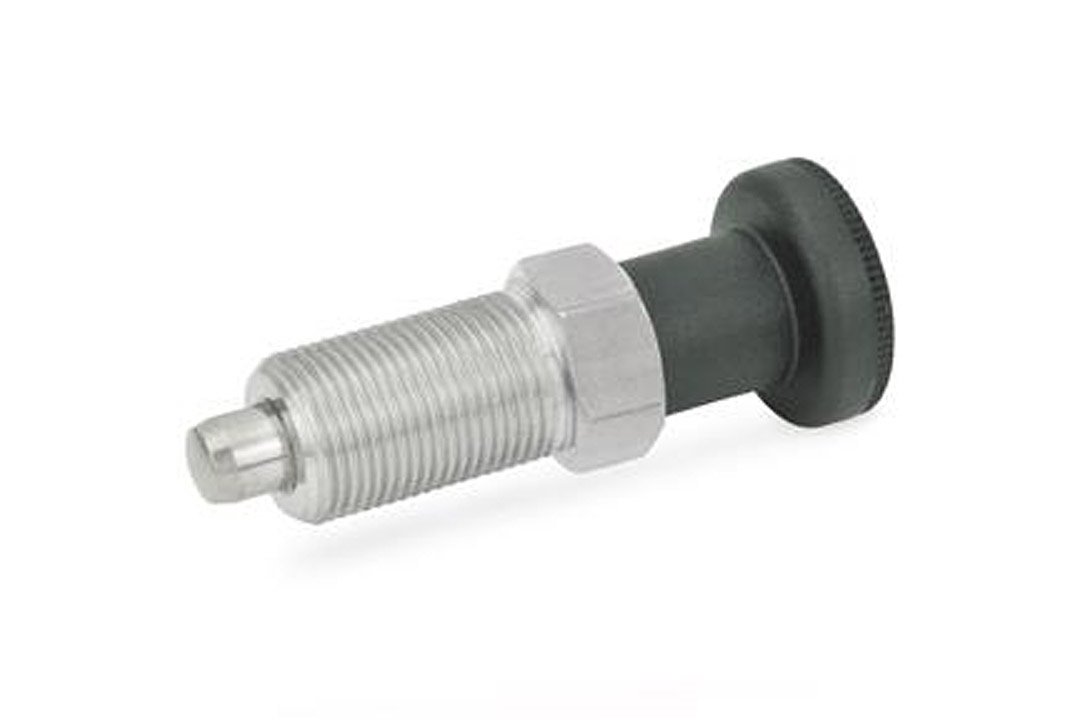

- Typ A-NI: trzpień ze stali nierdzewnej, gałka z tworzywa, bez przeciwnakrętki.
- Solidna szpilka trzpienia:ta sama średnica na całej długości.
- Szpilka trzpienia stalowa hartowana
Wykonanie:
Wersja ze stali nierdzewnej AISI 303 NI- Trzpień niklowany chemicznie
- Technopolimer na bazie poliamidu (PA)
- Kolor czarny, wykończony na mat
- Niedemontowalna
➕ Trzpienie ustalające

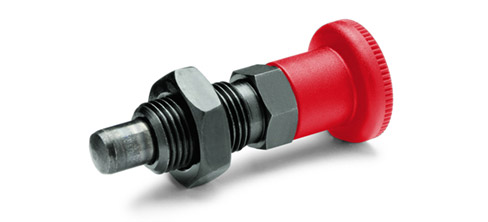

Do aplikacji, w których siły osiowe znacznie przekraczają te wywierane przez operatora, zalecane jest zastosowanie trzpieni ustalających serii GN 817, typ G.

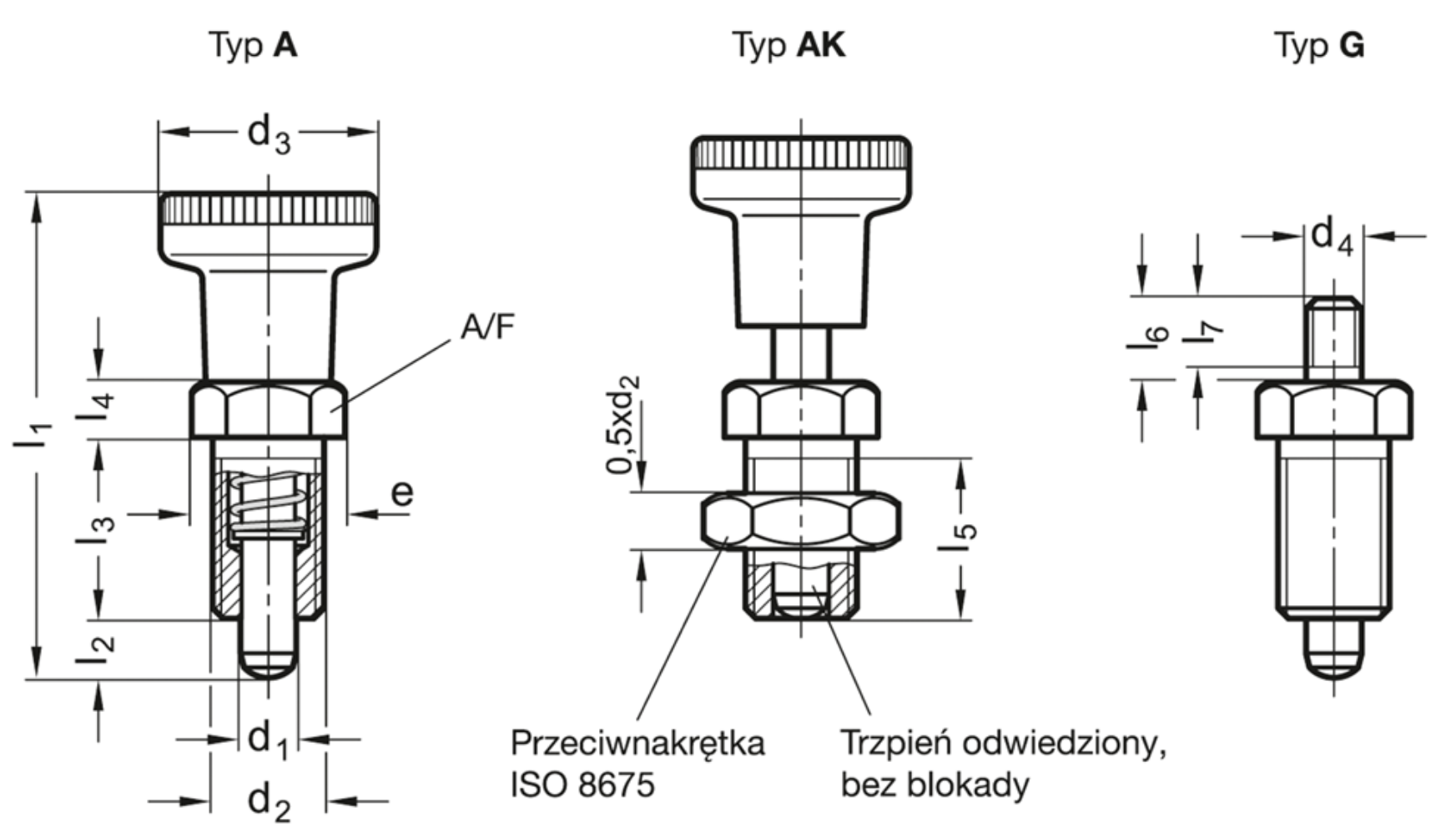

Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 trzpień -0.02/-0.05 otwór H7 |
5 mm |
| d2 | M10 x 1 |
| d3 | 21 mm |
| d4 | - |
| e | 13,8 mm |
| l1 ≈ | 45 mm |
| l2 min | 5 mm |
| l3 | 17 mm |
| l4 | 5 mm |
| l5 min | 15 mm |
| l6 | - |
| l8 | - |
| A/F | 12 mm |
| nacisk sprężyny początkowy ≈ | 6 N |
| nacisk sprężyny końcowy ≈ | 15 N |
| Waga | 19 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
