Opis produktu
Właściwości i zastosowanie:

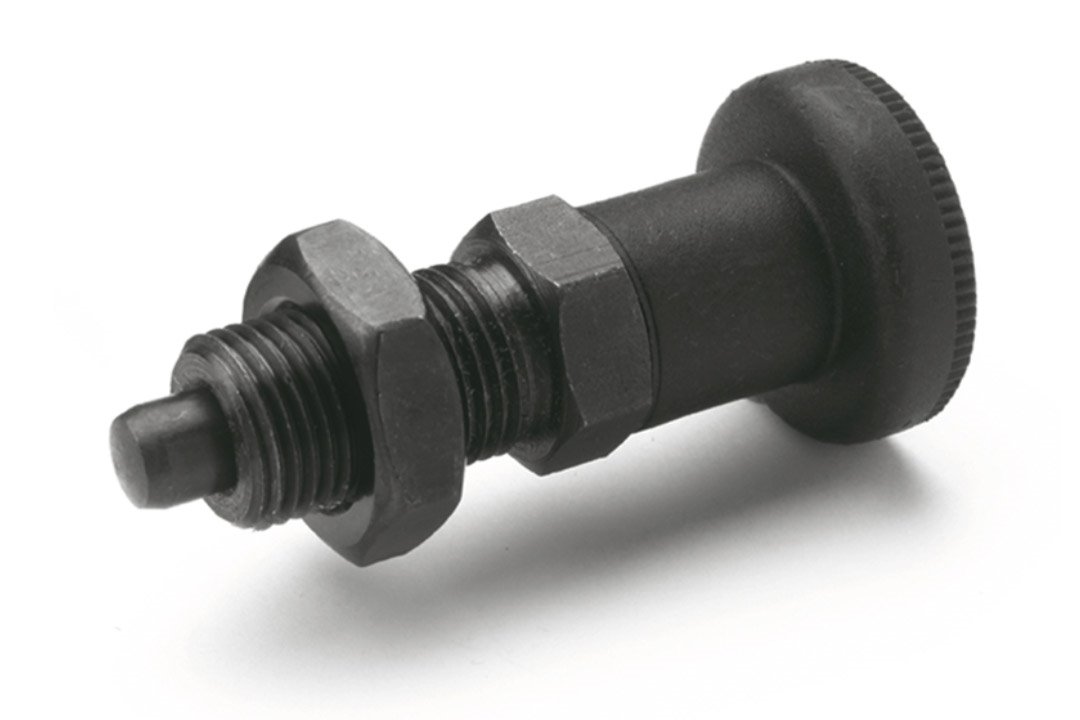

- Trzpień ustalający GN 617 do precyzyjnego pozycjonowania skonstruowany jest w taki sposób, że może przenosić siły osiowe, również przy maksymalnie wycofanym trzpieniu (sprężyna maksymalnie ściśnięta).
- Typ AK: gałka z tworzywa, z przeciwnakrętką.
- Solidna szpilka trzpienia:ta sama średnica na całej długości.
- Szpilka trzpienia stalowa hartowana
Wykonanie:
Wersja ze stali- Powierzchnia oksydowana na czarno
- Trzpień hartowany
- Technopolimer na bazie poliamidu (PA)
- Kolor czarny, wykończony na mat
- Niedemontowalna
➕ Trzpienie ustalające
Do aplikacji, w których siły osiowe znacznie przekraczają te wywierane przez operatora, zalecane jest zastosowanie trzpieni ustalających serii GN 817, typ G.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 trzpień -0.02/-0.05 otwór H7 |
8 mm |
| d2 | M16 x 1,5 |
| d3 | 31 mm |
| d4 | - |
| e | 21,9 mm |
| l1 ≈ | 69 mm |
| l2 min | 8 mm |
| l3 | 26 mm |
| l4 | 8 mm |
| l5 min | 23 mm |
| l6 | - |
| l8 | - |
| A/F | 19 mm |
| nacisk sprężyny początkowy ≈ | 11 N |
| nacisk sprężyny końcowy ≈ | 30 N |
| Waga | 88 g |
