Opis produktu
Właściwości i zastosowanie:

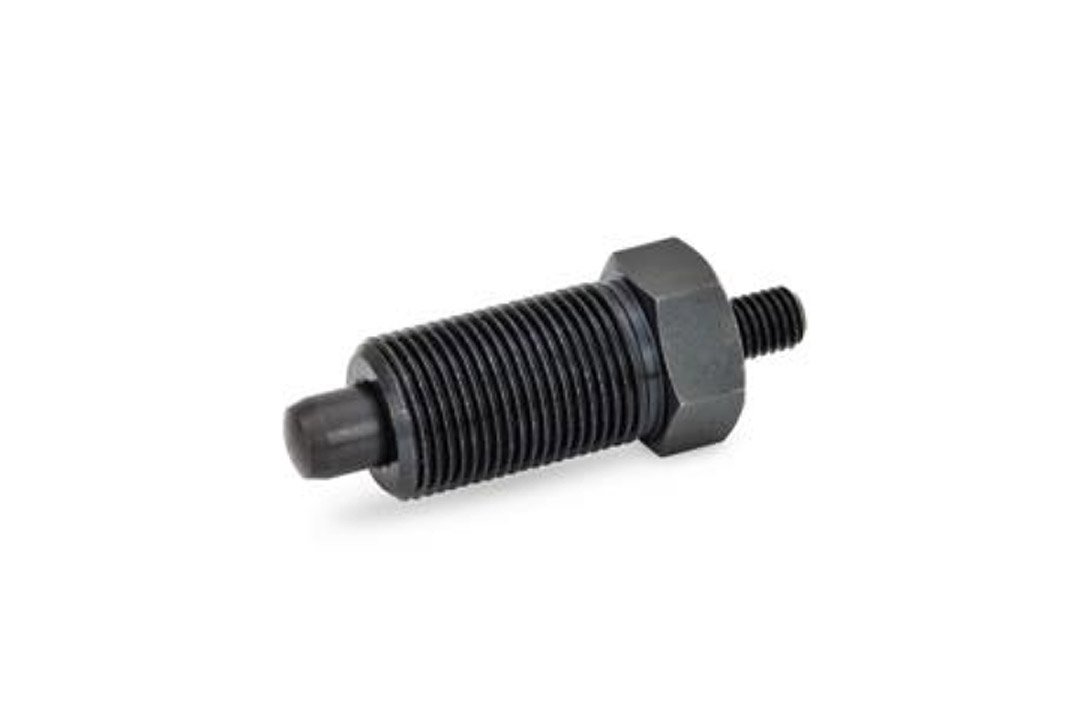

- Trzpień ustalający GN 617 do precyzyjnego pozycjonowania skonstruowany jest w taki sposób, że może przenosić siły osiowe, również przy maksymalnie wycofanym trzpieniu (sprężyna maksymalnie ściśnięta).
- Typ G: z trzpieniem gwintowanym bez gałki, bez przeciwnakrętki.
- Solidna szpilka trzpienia:ta sama średnica na całej długości.
- Szpilka trzpienia stalowa hartowana
Wykonanie:
Wersja ze stali- Powierzchnia oksydowana na czarno
- Trzpień hartowany
➕ Gałki do trzpieni ustalających
Typy G i GK (bez gałki), posiadają gwintowany trzpień do łączenia z gałkami wybranymi przez klienta lub innymi mechanizmami maszyn i urządzeń.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 trzpień -0.02/-0.05 otwór H7 |
5 mm |
| d2 | M10 x 1 |
| d3 | - |
| d4 | M5 |
| e | 13,8 mm |
| l1 ≈ | - |
| l2 min | 5 mm |
| l3 | 17 mm |
| l4 | 5 mm |
| l5 min | 15 mm |
| l6 | 6 mm |
| l8 | 4,5 mm |
| A/F | 12 mm |
| nacisk sprężyny początkowy ≈ | 7 N |
| nacisk sprężyny końcowy ≈ | 17 N |
| Waga | 14 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
