Opis produktu
Właściwości i zastosowanie:

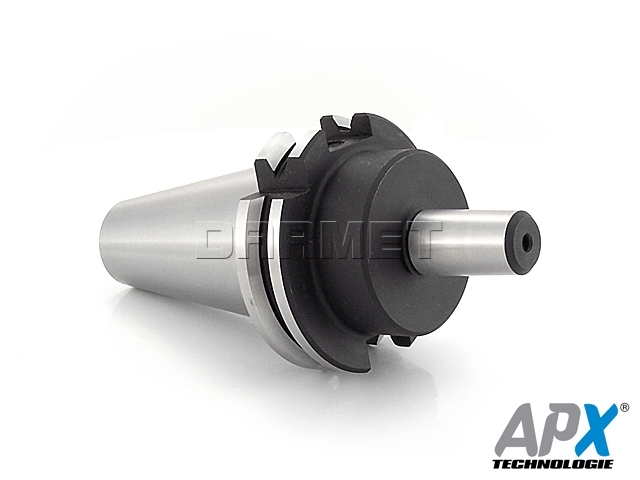

- Uchwyt stożkowy wg DIN 69871 DIN50 zakończony gwintem wewnętrznym M24 stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.
- Wykorzystywany do mocowania uchwytów wiertarskich ze stożkiem B16 w wiertarkach kolumnowych, tokarkach i innych obrabiarkach.
- Materiał: stal stopowa chromowo-manganowa.
- Nawęglane na głębokość 0,7 mm.
- Hartowane i precyzyjnie szlifowane.
- Twardość powierzchni 58 ± 2 HRC.
- Tolerancja kątowa stożka AT3.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.
- Dodatkowe wyważenie do specjalistycznej klasy G2.5 (25.000 RPM) na życzenie klienta za dopłatą.
Dane techniczne:

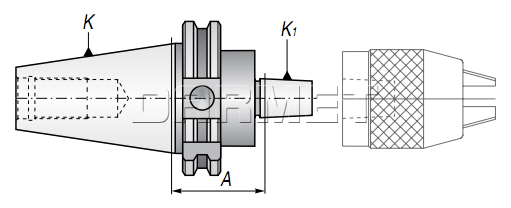

| Parametr | Wartość |
|---|---|
| K (DIN69871) | DIN50 |
| K1 | B16 mm |
| A | 40 mm |
| Waga | 2,7 kg |
Informacje techniczne: chwyt DIN 69871
