Opis produktu
"Zapewnij sobie wygod臋 specjalistycznym oprzyrz膮dowaniem, mi臋dzy innymi takim trzpieniem, kt贸ry umo偶liwia mocowanie uniwersalnych uchwyt贸w wiertarskich. Dzi臋ki temu b臋dziesz m贸g艂/mog艂a w jednym chwycie stosowa膰 wiele rozmiar贸w wierte艂 i wykona膰 wiele operacji bez wymiany oprawki, a to pomo偶e zaoszcz臋dzi膰 bardzo du偶o czasu."
Warto艣ci i zastosowanie:

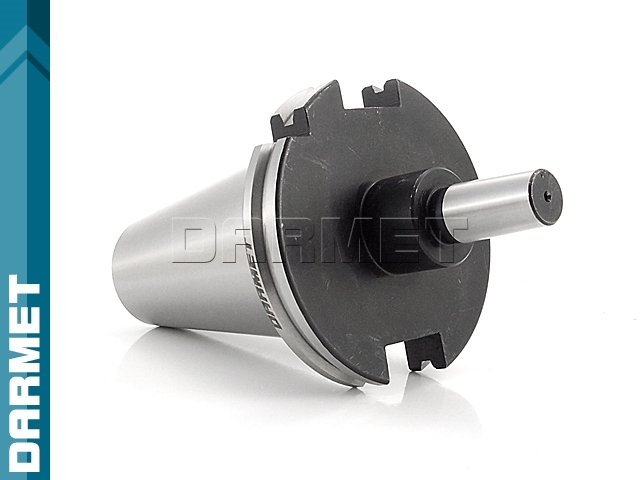

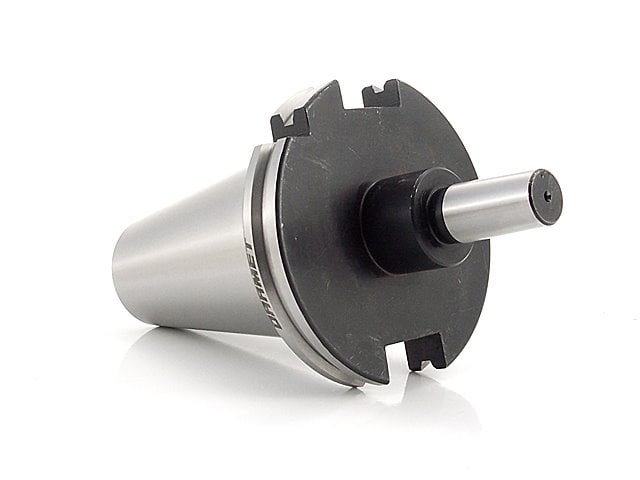

- Uchwyt sto偶kowy wg DIN 69871 DIN50 zako艅czony gwintem wewn臋trznym M24 stosuje si臋 w maszynach konwencjonalnych oraz z automatyczn膮 wymian膮 narz臋dzi.
- Wykorzystywany do mocowania uchwyt贸w wiertarskich ze sto偶kiem B18 w wiertarkach kolumnowych, tokarkach i innych obrabiarkach.
- Aby wygodnie zamocowa膰 narz臋dzie w oprawce pos艂u偶y膰 ci mo偶e podstawa monta偶owa (nie wchodzi w sk艂ad zestawu).
- Do automatycznej wymiany w maszynach CNC nale偶y stosowa膰 ko艅c贸wki 艣ci膮gaj膮ce wkr臋cane bezpo艣rednio w oprawk臋.
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| K (DIN 69871) | SK50 | |
| K1 (DIN 238) | B18 | |
| L1 | 45 | mm |
| L2 | 32 | mm |
| L | 178,8 | mm |
| d | 17,780 | mm |
| D1 | 69,85 | mm |
| Gwint | M24 | |
| Waga | 3,0 | kg |
Informacje techniczne: chwyt DIN 69871
