Opis produktu
"Uchwyt wiertarski zapewnia wywiercenie wielu otworów o różnych rozmiarach przy pomocy jednej oprawki/uchwytu przy wymianie jedynie narzędzi skrawających - wierteł. Dzięki oferowanej oprawce zapewnij sobie uniwersalność i przyspiesz oczekujące operacje."
Wartości i zastosowanie:

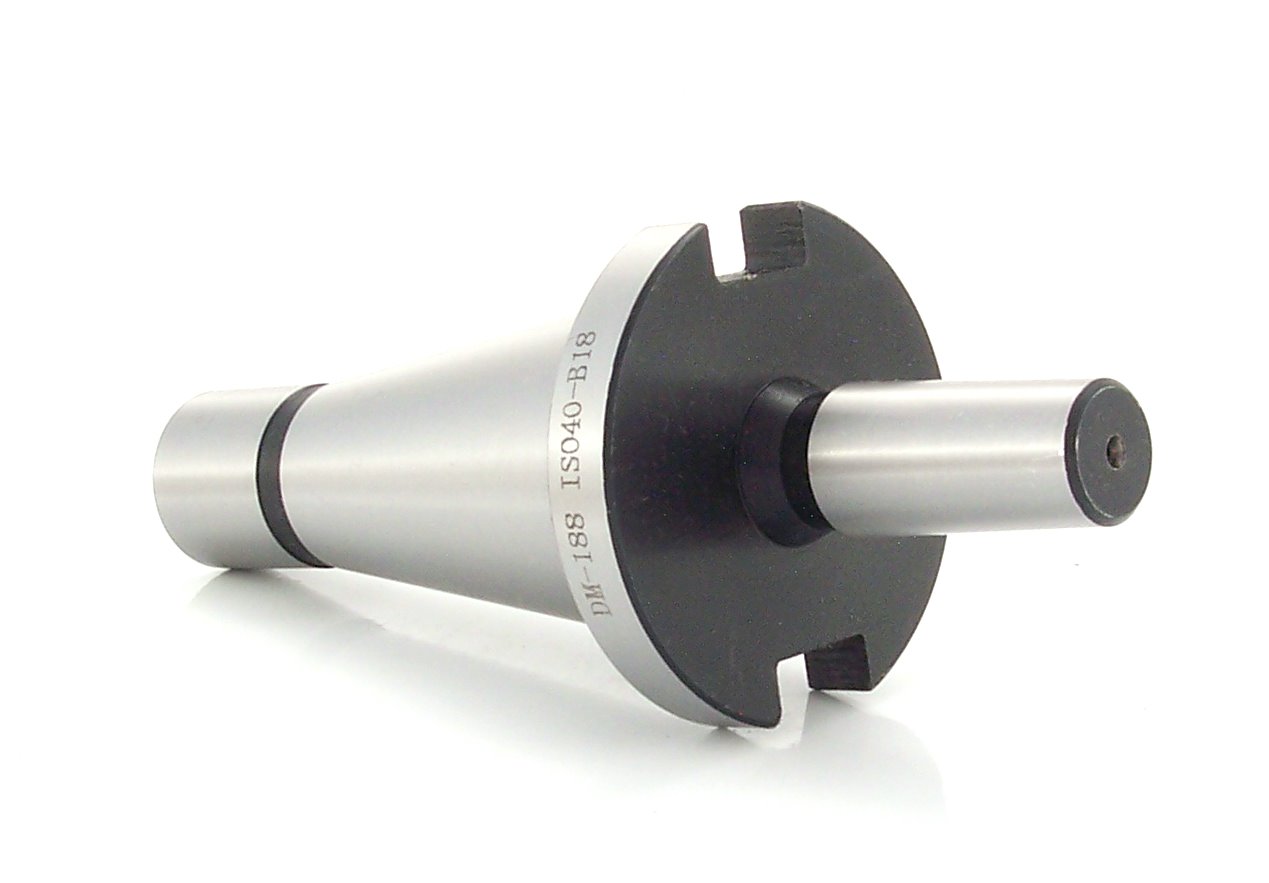

- Uchwyt stożkowy wg DIN 2080 SK40 zakończony gwintem wewnętrznym M16 stosuje się w maszynach konwencjonalnych z ręczną wymianą narzędzi.
- Wykorzystywany do mocowania uchwytów wiertarskich ze stożkiem B18 w wiertarkach, tokarkach i innych obrabiarkach.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć może podstawa montażowa (nie wchodzi w skład zestawu).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN 2080) | ISO40 |
| K1 (DIN 238) | B18 |
| D | 44,45 mm |
| d | 17,78 mm |
| L | 151 mm |
| Gwint mocujący | M16 |
| Waga | 0,87 kg |
Czy wiesz, że ...?
Na początku XX wieku Arthur Irving Jacobs opracował nowoczesny uchwyt wiertarski. Po obiciu sobie kostek na jednym z uchwytów starego typu regulowanych kluczem, opracował on uchwyt, w którym szczęki poruszały się osiowo w nachylonych szczelinach. Jego patent z 1902 roku zawiera szczegółowe informacje na temat tego mechanizmu[ Termin „uchwyt wiertarski” najwyraźniej nie pochodzi od niego, ale jego nowa konstrukcja już dawno wyparła wszystkie wcześniejsze typy, które nie posiadały kątowego ruchu szczęk i zewnętrznej tulei, którą można obecnie znaleźć we wszystkich popularnych uchwytach wiertarskich.
Na początku XX wieku Arthur Irving Jacobs opracował nowoczesny uchwyt wiertarski. Po obiciu sobie kostek na jednym z uchwytów starego typu regulowanych kluczem, opracował on uchwyt, w którym szczęki poruszały się osiowo w nachylonych szczelinach. Jego patent z 1902 roku zawiera szczegółowe informacje na temat tego mechanizmu[ Termin „uchwyt wiertarski” najwyraźniej nie pochodzi od niego, ale jego nowa konstrukcja już dawno wyparła wszystkie wcześniejsze typy, które nie posiadały kątowego ruchu szczęk i zewnętrznej tulei, którą można obecnie znaleźć we wszystkich popularnych uchwytach wiertarskich.
