Opis produktu
"Uchwyt wiertarski zapewnia wywiercenie wielu otworów o różnych rozmiarach przy pomocy jednej oprawki/uchwytu przy wymianie jedynie narzędzi skrawających - wierteł. Dzięki oferowanej oprawce zapewnij sobie uniwersalność i przyspiesz oczekujące operacje."
Wartości i zastosowanie:

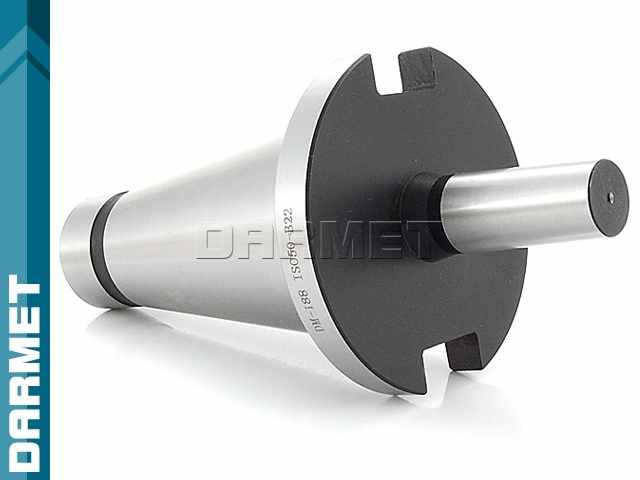

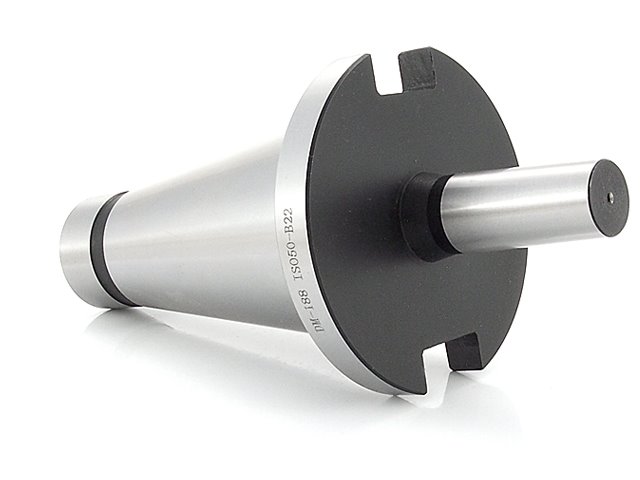

- Uchwyt stożkowy wg DIN 2080 SK50 zakończony gwintem wewnętrznym M24 stosuje się w maszynach konwencjonalnych z ręczną wymianą narzędzi.
- Wykorzystywany do mocowania uchwytów wiertarskich ze stożkiem B22 w wiertarkach, tokarkach i innych obrabiarkach.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć może podstawa montażowa (nie wchodzi w skład zestawu).
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN 2080) | ISO50 |
| K1 (DIN 238) | B22 |
| D | 69,85 mm |
| d | 21,793 mm |
| L | 200 mm |
| Gwint mocujący | M24 |
| Waga | 2,74 kg |
Informacje techniczne: chwyt ISO (DIN2080)
