Opis produktu
Wartości i zastosowanie:

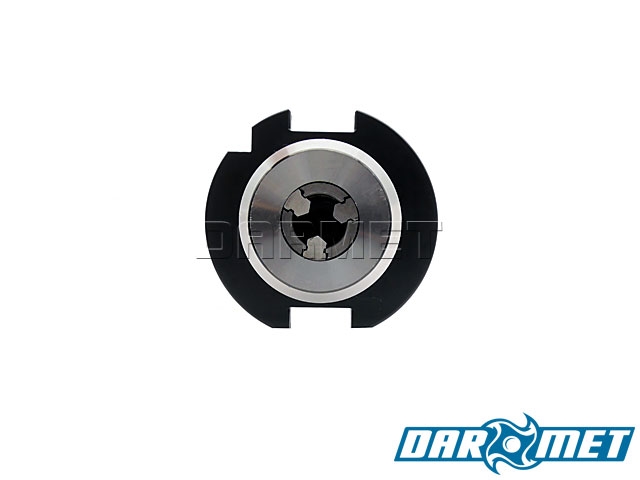

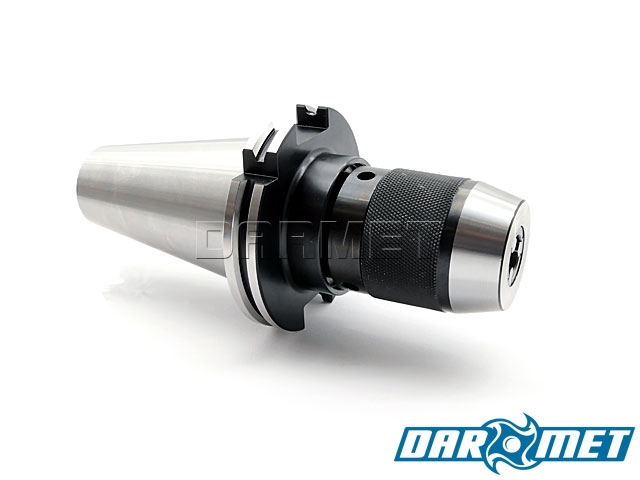

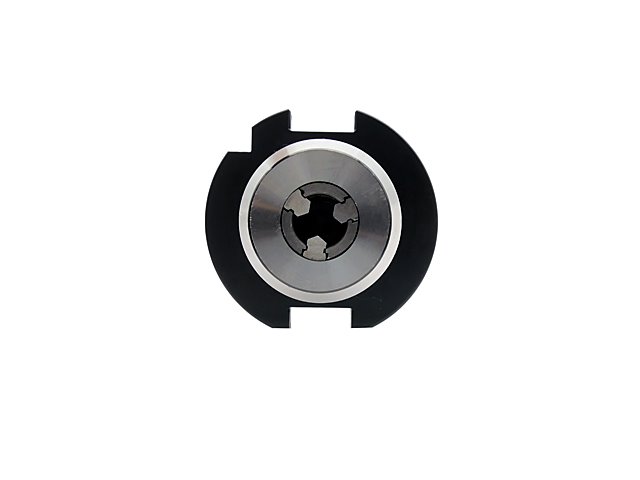

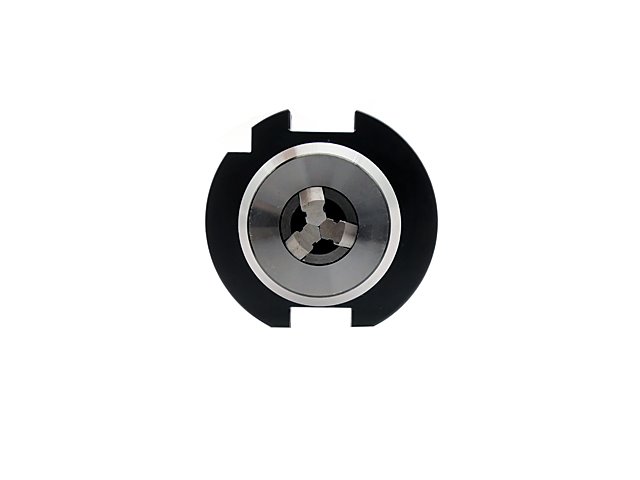

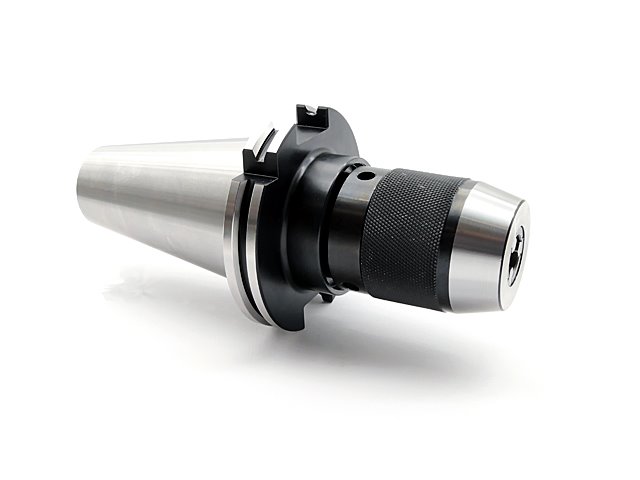

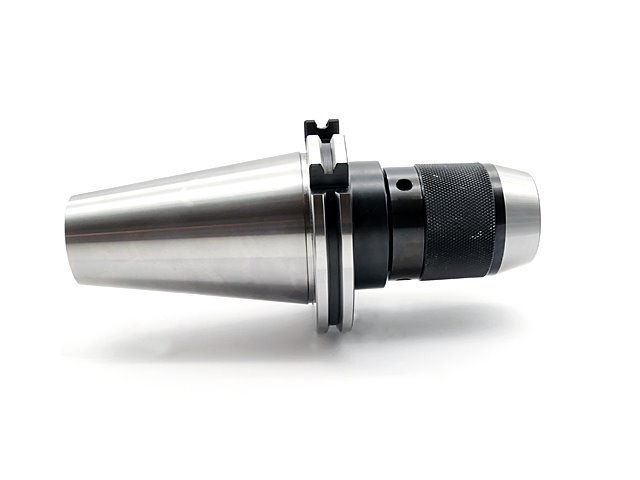

- Uchwyt wiertarski bezkluczykowy samozaciskowy ma zwiększoną siłę chwytu proporcjonalnie do zwiększonego momentu obrotowego, aby zapobiec poślizgowi chwytu narzędzia.

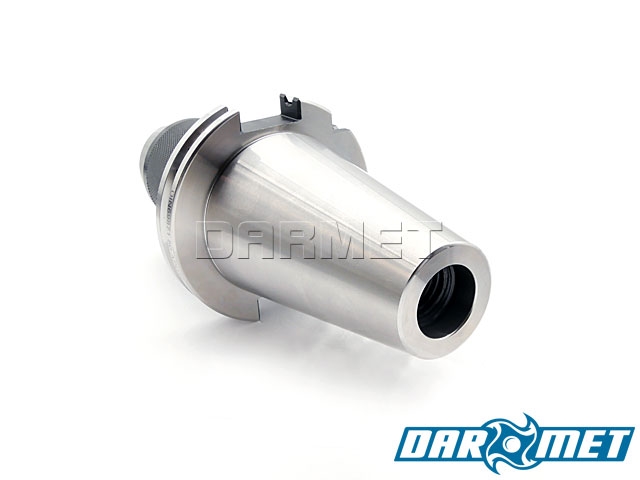

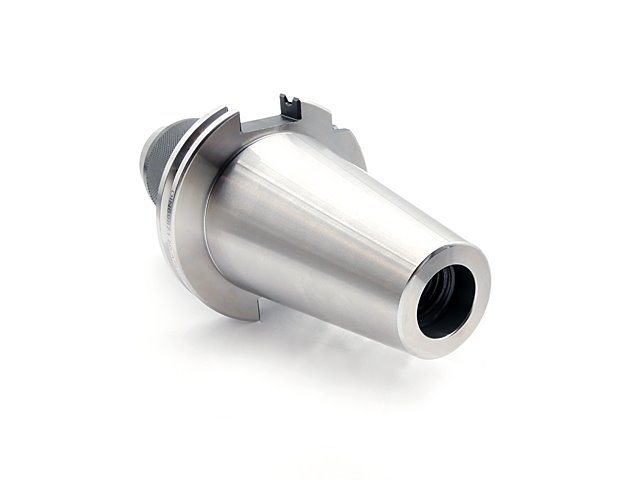

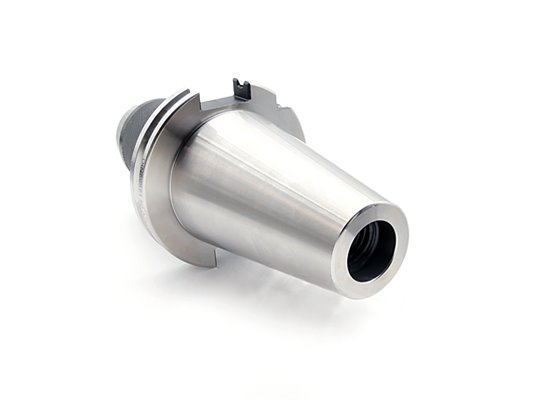

- Trzpień mocujący DIN69871 DIN50 zintegrowany z wewnętrznym gniazdem uchwytu wiertarskiego.
- Automatyczną wymianę oprawki w maszynach CNC zapewnia dodatkowo mocowana końcówka ściągająca.
- Zintegrowana konstrukcja uniemożliwia przypadkowe rozdzielenie trzpienia i uchwytu wiertarskiego, co zapewnia większą sztywność i precyzję dzięki kompaktowej konstrukcji, a bicie jest zredukowane do minimum.
- Stosowany w obrabiarkach CNC.
- Zakres mocowania wierteł: 0,5 - 16 mm.
- Zachęcamy do zakupu zestawu wierteł ze średnicami o standardowych rozmiarach.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN69871) | SK50 |
| d1 | 0,5 - 16 mm |
| A | 110 mm |
| D | 54,5 mm |
| Gwint mocujący grzybka | M24 |
| Waga | 4,1 kg |
Czy wiesz, że ...?
Na początku XX wieku Arthur Irving Jacobs opracował nowoczesny uchwyt wiertarski. Po obiciu sobie kostek na jednym z uchwytów starego typu regulowanych kluczem, opracował on uchwyt, w którym szczęki poruszały się osiowo w nachylonych szczelinach. Jego patent z 1902 roku zawiera szczegółowe informacje na temat tego mechanizmu[ Termin „uchwyt wiertarski” najwyraźniej nie pochodzi od niego, ale jego nowa konstrukcja już dawno wyparła wszystkie wcześniejsze typy, które nie posiadały kątowego ruchu szczęk i zewnętrznej tulei, którą można obecnie znaleźć we wszystkich popularnych uchwytach wiertarskich.
Na początku XX wieku Arthur Irving Jacobs opracował nowoczesny uchwyt wiertarski. Po obiciu sobie kostek na jednym z uchwytów starego typu regulowanych kluczem, opracował on uchwyt, w którym szczęki poruszały się osiowo w nachylonych szczelinach. Jego patent z 1902 roku zawiera szczegółowe informacje na temat tego mechanizmu[ Termin „uchwyt wiertarski” najwyraźniej nie pochodzi od niego, ale jego nowa konstrukcja już dawno wyparła wszystkie wcześniejsze typy, które nie posiadały kątowego ruchu szczęk i zewnętrznej tulei, którą można obecnie znaleźć we wszystkich popularnych uchwytach wiertarskich.
Informacje techniczne: chwyt DIN 69871
