Opis produktu

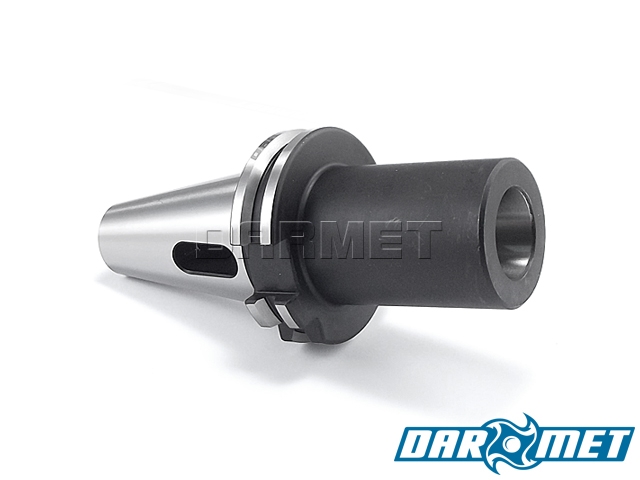

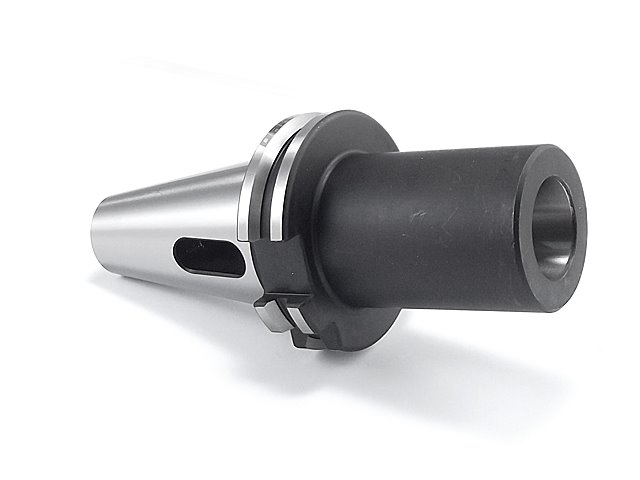

"Skorzystaj z naszej oferty i dostosuj swoje stare narzędzia do specjalistycznych maszyn CNC. Tuleja redukcyjna do mocowania stożków Morse'a we wrzeciono wg DIN."
Właściwości i zastosowanie:
- Tuleja przeznaczona do narzędzi ze stożkiem Morse’a z płetwą (DIN228-B).
- Uchwyt stożkowy wg DIN 69871 DIN30 zakończony gwintem wewnętrznym M12 stosuje się w maszynach konwencjonalnych oraz z automatyczną wymianą narzędzi.
- Stożek zewnętrzny i wewnętrzny szlifowany.
- Aby wygodnie zamocować narzędzie w oprawce posłużyć ci może podstawa montażowa (nie wchodzi w skład zestawu).
- Do automatycznej wymiany w maszynach CNC należy stosować końcówki ściągające wkręcane bezpośrednio w oprawkę.
- Wybicie narzędzia z oprawki znacząco ułatwi wybijak klinowy.

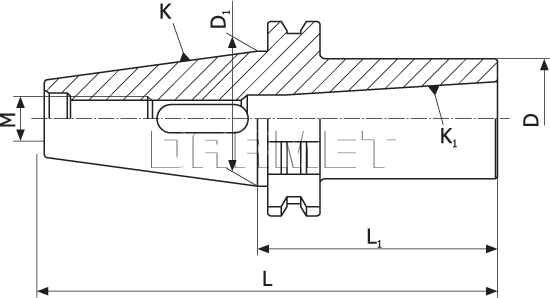

Dane techniczne:
| Parametr | Wartość |
|---|---|
| K (DIN69871) | DIN30 |
| K1 (Morse) | MK3 |
| D | 40 mm |
| D1 | 31,75 mm |
| L | 122,8 mm |
| L1 | 75 mm |
| Gwint | M12 |
| Waga | 0,85 kg |
Czy wiesz, że ...?
Stożek Morse'a został wynaleziony w 1864 roku przez Stephena A. Morse'a, przedsiębiorczego mechanika, który opracował go w celu niezawodnego łączenia dwóch obracających się elementów maszyn. Technologia i konstrukcja stożków Morse'a rozpoczęła się od pomysłów jednego człowieka. Stephen Morse opracował pomysł stworzenia wiertła krętego składającego się z dwóch równoległych spiralnych rowków z prostą krawędzią tnącą. Wcześniej wiertła były wykonywane z płaskiego elementu, który był spiczasty i ostry. Rozpoczął produkcję wierteł w październiku 1861 roku w małym warsztacie. Jego oryginalny patent, nr 38119, datowany jest na 7 kwietnia 1863 roku.
Stożek Morse'a został wynaleziony w 1864 roku przez Stephena A. Morse'a, przedsiębiorczego mechanika, który opracował go w celu niezawodnego łączenia dwóch obracających się elementów maszyn. Technologia i konstrukcja stożków Morse'a rozpoczęła się od pomysłów jednego człowieka. Stephen Morse opracował pomysł stworzenia wiertła krętego składającego się z dwóch równoległych spiralnych rowków z prostą krawędzią tnącą. Wcześniej wiertła były wykonywane z płaskiego elementu, który był spiczasty i ostry. Rozpoczął produkcję wierteł w październiku 1861 roku w małym warsztacie. Jego oryginalny patent, nr 38119, datowany jest na 7 kwietnia 1863 roku.

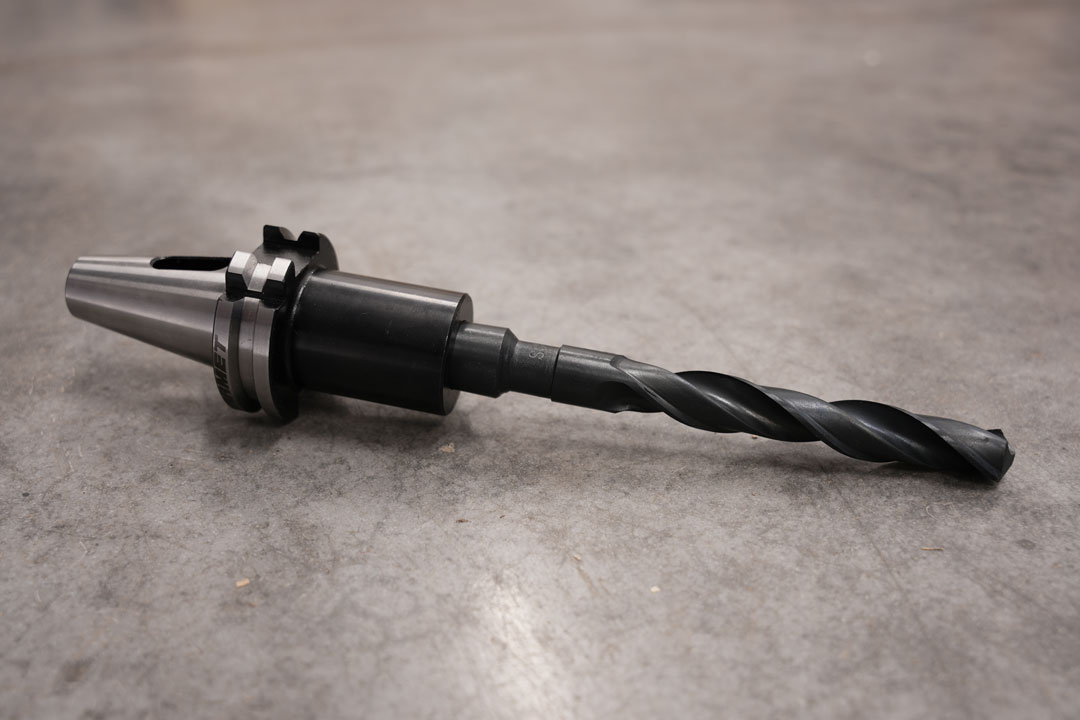

Tuleja redukcyjna DIN z wiertłem NWKc
Informacje techniczne: chwyt DIN 69871
