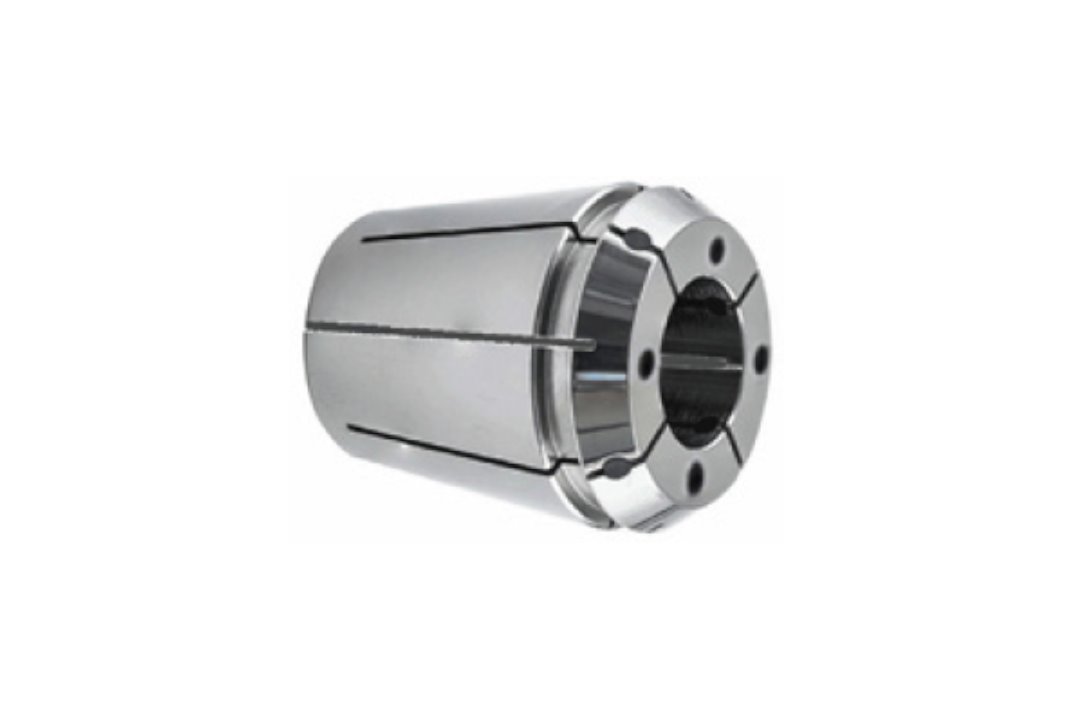

Opis produktu
Właściwości i zastosowanie:
- Norma: DIN 6499 – system tulejek zaciskowych ER
- Typ: 7618 JET – wersja z ukierunkowanym chłodzeniem zewnętrznym
- Materiał: wysokowytrzymała stal sprężynowa, hartowana i precyzyjnie szlifowana
- Dokładność bicia promieniowego: ≤ 0,008 mm (w zależności od wersji) mierzone w oprawce precyzyjnej
- Zakres zacisku: elastyczna kompensacja wymiaru do -0,1 mm
- Chłodzenie JET: zewnętrzne, ukierunkowane kanały natryskowe doprowadzające chłodziwo bezpośrednio w strefę skrawania
- Maksymalne ciśnienie chłodziwa: do 25 bar
- Konstrukcja: wieloszczelinowa, zapewniająca równomierny docisk narzędzia na całym obwodzie
- Przeznaczenie: do narzędzi z chwytem cylindrycznym (frezy trzpieniowe VHM/HSS, wiertła, rozwiertaki, gwintowniki)
- Zastosowanie: obróbka CNC, frezowanie zgrubne i wykańczające, praca z podwyższonymi parametrami skrawania
- Korzyści: skuteczniejsze chłodzenie, lepsze odprowadzanie wiórów, stabilniejszy proces i wydłużona żywotność narzędzia
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Tulejka | ER32 |
| d | 13 mm |
| D | 33 mm |
| L | 40 mm |
| Kod produktu | 0642 176 186 113 |
Czy wiesz, że ...?
W 1972 roku Fritz Weber, założyciel Rego-Fix, stworzył i opatentował tulejkę zaciskową ER. Konstrukcja ta jest modyfikacją wcześniej popularnej tulei zaciskowej E, wykorzystując ten sam stożek, ale po prostu dodając rowek. Według Richarda Webera, prezesa i dyrektora generalnego Rego-Fix, tuleja zaciskowa E była dość łatwa do wciśnięcia, ale jej wyciągnięcie to już inna historia. „Ludzie uderzali młotkiem we wrzeciono, aby wyskoczyła- nie jest to najlepszy sposób na traktowanie sprzętu”. W 1980 roku firma oficjalnie przyjęła nazwę Rego-Fix, używając słów „Rego” od miasta, w którym powstała, oraz „Fix” oznaczającego po prostu naprawianie rzeczy. R w nazwie „ER” oznacza Rego-Fix, reprezentując modyfikację firmy do projektu tulejki zaciskowej E.
W 1972 roku Fritz Weber, założyciel Rego-Fix, stworzył i opatentował tulejkę zaciskową ER. Konstrukcja ta jest modyfikacją wcześniej popularnej tulei zaciskowej E, wykorzystując ten sam stożek, ale po prostu dodając rowek. Według Richarda Webera, prezesa i dyrektora generalnego Rego-Fix, tuleja zaciskowa E była dość łatwa do wciśnięcia, ale jej wyciągnięcie to już inna historia. „Ludzie uderzali młotkiem we wrzeciono, aby wyskoczyła- nie jest to najlepszy sposób na traktowanie sprzętu”. W 1980 roku firma oficjalnie przyjęła nazwę Rego-Fix, używając słów „Rego” od miasta, w którym powstała, oraz „Fix” oznaczającego po prostu naprawianie rzeczy. R w nazwie „ER” oznacza Rego-Fix, reprezentując modyfikację firmy do projektu tulejki zaciskowej E.
Montaż tulejek w nakrętkach:
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
