Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

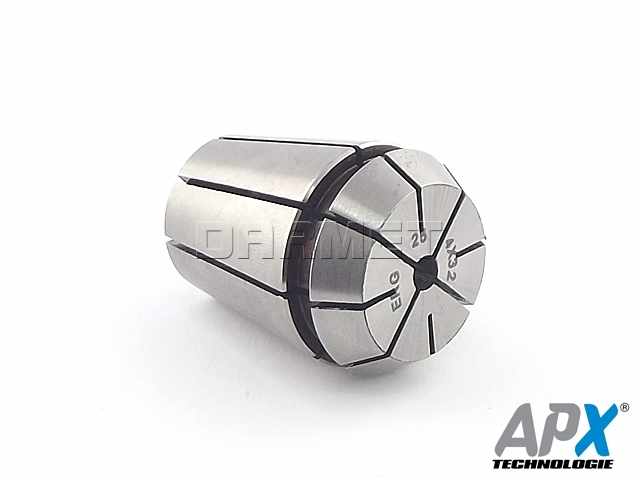

- Tulejka zaciskowa ER do gwintowników
- Koszyczki mocujemy w oprawkach zaciskowych z chwytem:
- Pionowe rowki tworz膮 spr臋偶ysto艣膰 tulejki, co pozwala na zw臋偶anie si臋 wewn臋trznego otworu przy dokr臋caniu nakr臋tki ER
- Spr臋偶ysto艣膰 koszyczka umo偶liwia mocowanie gwintowników o rozmiarze: M4
- Dopuszczalne bicie: 0,01
- Istnieje równie偶 wersja uszczelnionych tulejek zaciskowych do prac z zastosowaniem ch艂odziwa wewn膮trz narz臋dzi
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| M | 4 | |
| d | 4,5 | mm |
| SW | 3,4 | mm |
Monta偶 tulejek w nakr臋tkach:
Monta偶 tulejki zaciskowej
Tulejka prawid艂owo zamontowana
Demonta偶 tulejki zaciskowej
Aby prawid艂owo zamontowa膰 tulejk臋 zaciskow膮 ER w oprawce nale偶y:
- Tulejk臋 w艂o偶y膰 pod k膮tem do nakr臋tki
- Zaczepi膰 kana艂kiem tulejki o mimo艣rodowy lub cylindryczny wyst臋p nakr臋tki (rys. A)
- Wcisn膮膰 tulejk臋 do nakr臋tki (rys. B)
- Nakr臋tk臋 z wci艣ni臋t膮 tulejk膮 skr臋ci膰 z oprawk膮, tak aby mo偶liwe by艂o zamocowanie obrabianego narz臋dzia
Normy ER:
| ER |
d1 [mm] |
Zakres zaciskania [mm] |
d2 [mm] |
d3 [mm] |
aAT3 |
l1 [mm] |
l13 max [mm] |
|---|---|---|---|---|---|---|---|
| ER11 | 1÷7 | 0,5 | 11 | 11,5 | 8° | 18,0 | 6,6 |
| ER16 | 1÷10 | 0,5÷1 | 16 | 17,0 | 8° | 27,5 | 10,6 |
| ER20 | 1÷13 | 0,5÷1 | 20 | 21,0 | 8° | 31,5 | 11,5 |
| ER25 | 1÷16 | 0,5÷1 | 25 | 26,0 | 8° | 34,0 | 12 |
| ER32 | 1÷20 | 0,5÷1 | 32 | 33,0 | 8° | 40,0 | 13 |
| ER40 | 1÷30 | 1 | 40 | 41,0 | 8° | 46,0 | 15 |
Maksymalne 艣rednice mocowania w zale偶no艣ci od typu tulejki ER:
