Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

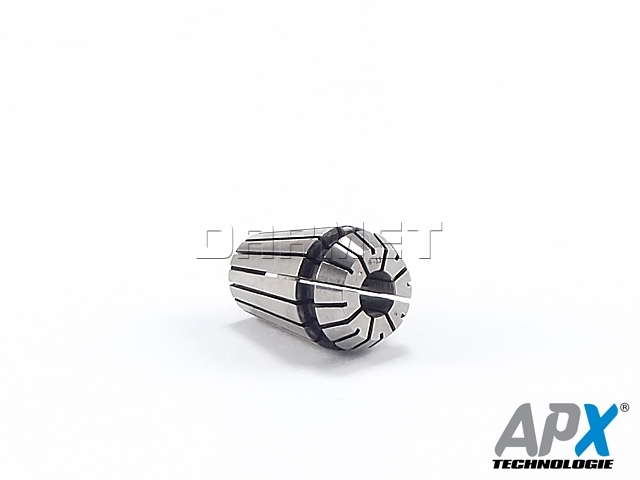

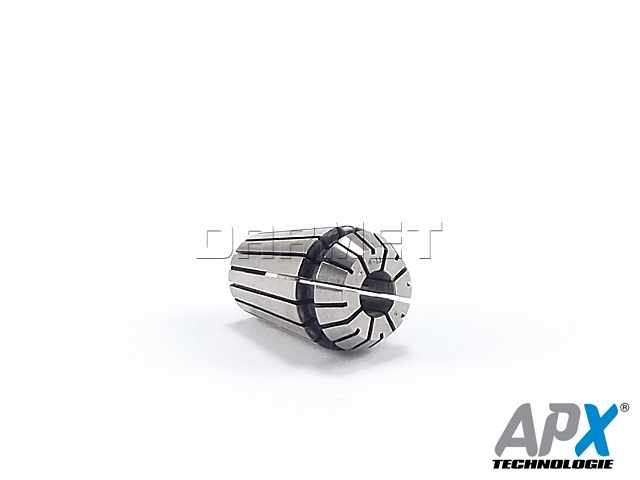

- Tulejka zaciskowa ER do narz臋dzi z chwytem walcowym.
- Dopuszczalne bicie 0,010 梅 0,015.
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| d | 1 | mm |
| D | 11,5 | mm |
| L | 18 | mm |
Monta偶 tulejek w nakr臋tkach:
|
|
||
|
Monta偶 tulejki zaciskowej w nakr臋tce oprawki |
Tulejka prawid艂owo zamontowana | Demonta偶 tulejki zaciskowej |
Normy ER:
| ER | d1 [mm] |
Zakres zaciskania [mm] |
d2 [mm] |
d3 [mm] |
aAT3 | l1 [mm] |
l13 max [mm] |
|---|---|---|---|---|---|---|---|
| ER11 | 1梅7 | 0,5 | 11 | 11,5 | 8掳 | 18,0 | 6,6 |
| ER16 | 1梅10 | 0,5梅1 | 16 | 17,0 | 8掳 | 27,5 | 10,6 |
| ER20 | 1梅13 | 0,5梅1 | 20 | 21,0 | 8掳 | 31,5 | 11,5 |
| ER25 | 1梅16 | 0,5梅1 | 25 | 26,0 | 8掳 | 34,0 | 12 |
| ER32 | 1梅20 | 0,5梅1 | 32 | 33,0 | 8掳 | 40,0 | 13 |
| ER40 | 1梅30 | 1 | 40 | 41,0 | 8掳 | 46,0 | 15 |
Aby prawid艂owo zamontowa膰 tulejk臋 zaciskow膮 ER w oprawce nale偶y:
- Tulejk臋 w艂o偶y膰 pod k膮tem do nakr臋tki
- Zaczepi膰 kana艂kiem tulejki o mimo艣rodowy lub cylindryczny wyst臋p nakr臋tki (rys. A)
- Wcisn膮膰 tulejk臋 do nakr臋tki (rys. B)
- Nakr臋tk臋 z wci艣ni臋t膮 tulejk膮 skr臋ci膰 z oprawk膮, tak aby mo偶liwe by艂o zamocowanie obrabianego narz臋dzia
Maksymalne 艣rednice mocowania w zale偶no艣ci od typu tulejki ER:
