Opis produktu
Właściwości i zastosowanie:
-
Tulejka zaciskowa ER do narzędzi z chwytem walcowym

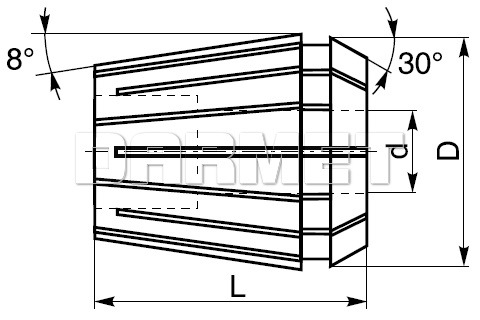

Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| d | 1,5 | mm |
| D | 11,5 | mm |
| L | 18 | mm |
| Kod produktu | 0642 176 179 515 |

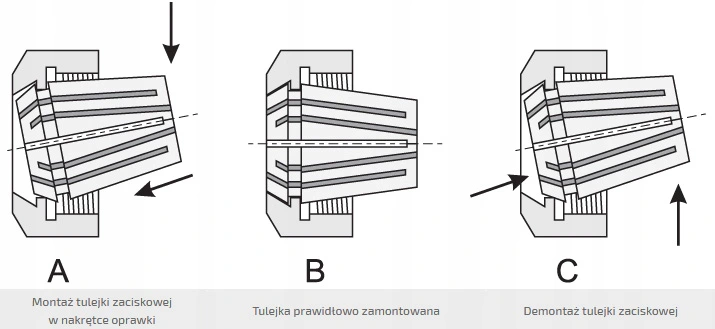

Montaż tulejek w nakrętkach:
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia

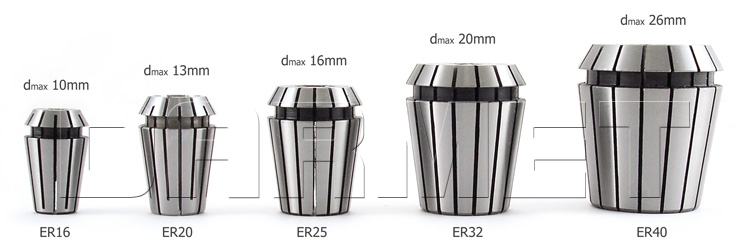

Maksymalne średnice mocowania w zależności od typu tulejki ER:
Dostępności są informacyjne na podstawie danych z firmy ZM KOLNO i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
