Opis produktu
Właściwości i zastosowanie:

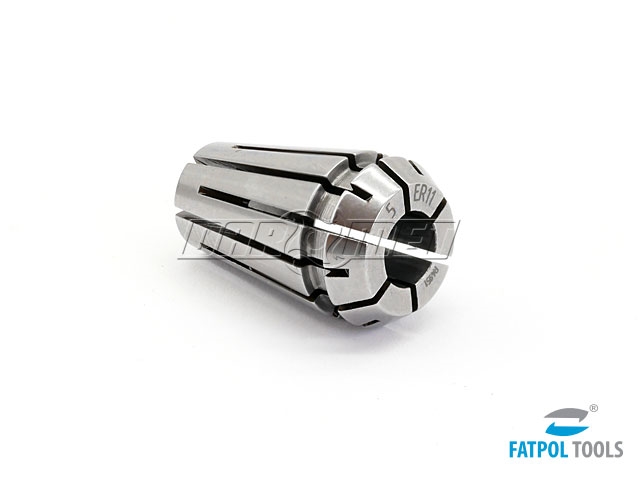

- Tulejka zaciskowa ER do narzędzi z chwytem walcowym
- Dopuszczalne bicie 0,015
- Tulejki zaciskowe ER klasy PREMIUM, charakteryzuje wysoka jakość wykonania, powtarzalnością parametrów i estetyką. Występują w dwóch klasach: standardowe ST z maksymalnym biciem osiowym do 15 μm, oraz wyselekcjonowane wysokiej precyzji HP z biciem osiowym poniżej 5μm (0,005mm)
- Sprawdź tulejki ER w rozmiarach oversize
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| d | 2,5 | mm |
| D | 11,5 | mm |
| L | 18 | mm |
Wykaz tulei w normie DIN6499:
|
Typ tulejki |
Typ rozszerzony |
Norma DIN |
Zakres mocowania d (mm) |
Średnica zewnętrzna D (mm) |
Długość L (mm) |
Kąt α (st) |
|---|---|---|---|---|---|---|
| ER8 | 4004E | DIN6499 | 1 ÷ 5 | 8,5 | 13,5 | 8° |
| ER11 | 4008E | DIN6499 | 1 ÷ 8 | 11,5 | 18 | 8° |
| ER16 | 426E | DIN6499 | 1 ÷ 12 | 17 | 27,5 | 8° |
| ER20 | 428E | DIN6499 | 1 ÷ 16 | 21 | 31,5 | 8° |
| ER25 | 430E | DIN6499 | 1 ÷ 20 | 26 | 34 | 8° |
| ER32 | 470E | DIN6499 | 2 ÷ 25 | 33 | 40 | 8° |
| ER40 | 472E | DIN6499 | 3 ÷ 32 | 41 | 46 | 8° |
| ER50 | 477E | DIN6499 | 6 ÷ 34 | 52 | 60 | 8° |
| ER60 | 494E | DIN6499 | 10 ÷ 40 | 61 | 60 | 10° |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
