Opis produktu
Właściwości i zastosowanie:

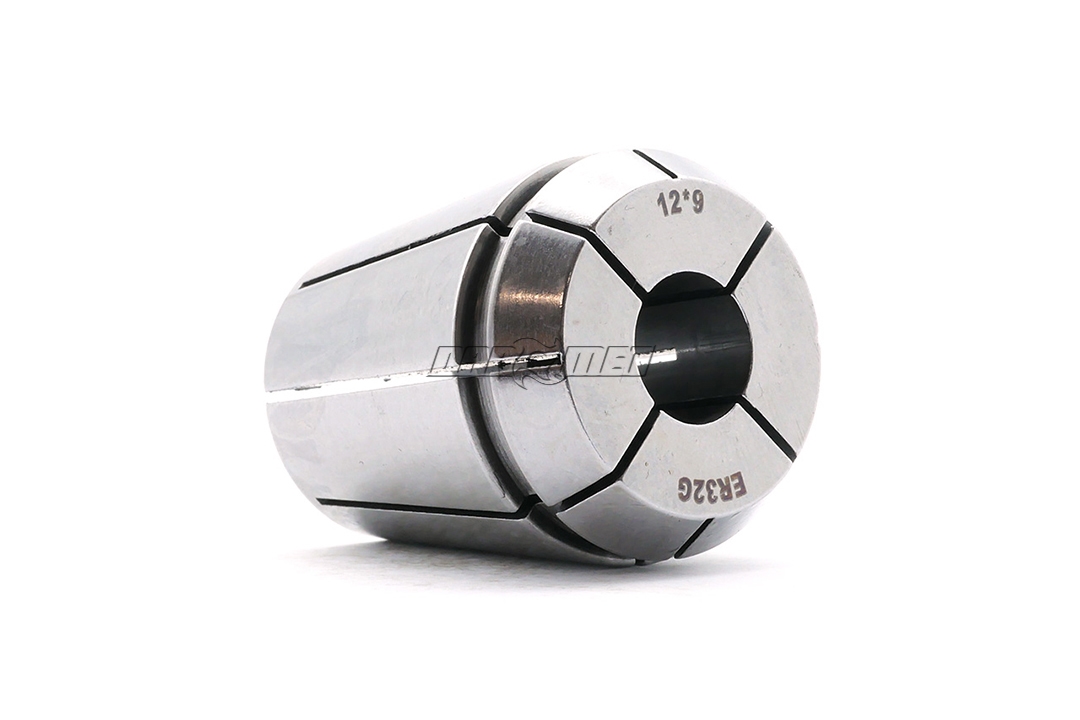

- Tulejka zaciskowa ER32 do gwintowników maszynowych M16 (kwadrat 9 mm).
- Aby zapobiec uszkodzeniu gwintownika należy użyć oprawki kompensacyjnej ER32.

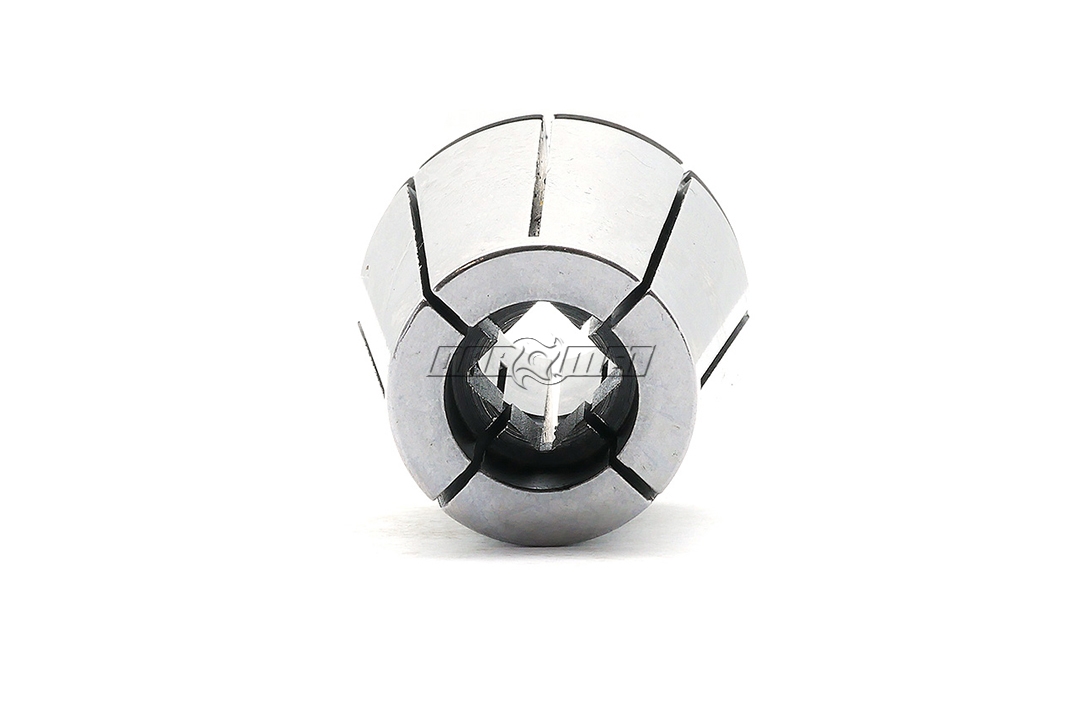

- Wewnątrz tulejki otwór pod zabierak kwadratowy na chwycie gwintownika.
Dane techniczne:
Parametr | Wartość |
---|---|
M | M16 |
d | 12,0 mm |
SW | 9,0 mm |
D | 33 mm |
L | 40 mm |
W 1972 roku Fritz Weber, założyciel Rego-Fix, stworzył i opatentował tulejkę zaciskową ER. Konstrukcja ta jest modyfikacją wcześniej popularnej tulei zaciskowej E, wykorzystując ten sam stożek, ale po prostu dodając rowek. Według Richarda Webera, prezesa i dyrektora generalnego Rego-Fix, tuleja zaciskowa E była dość łatwa do wciśnięcia, ale jej wyciągnięcie to już inna historia. „Ludzie uderzali młotkiem we wrzeciono, aby wyskoczyła- nie jest to najlepszy sposób na traktowanie sprzętu”. W 1980 roku firma oficjalnie przyjęła nazwę Rego-Fix, używając słów „Rego” od miasta, w którym powstała, oraz „Fix” oznaczającego po prostu naprawianie rzeczy. R w nazwie „ER” oznacza Rego-Fix, reprezentując modyfikację firmy do projektu tulejki zaciskowej E.
Montaż tulejek w nakrętkach:
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Normy ER:
ER | d1 [mm] |
Zakres zaciskania [mm] |
d2 [mm] |
d3 [mm] |
aAT3 | l1 [mm] |
l13 max [mm] |
---|---|---|---|---|---|---|---|
ER11 | 1÷7 | 0,5 | 11 | 11,5 | 8° | 18,0 | 6,6 |
ER16 | 1÷10 | 0,5÷1 | 16 | 17,0 | 8° | 27,5 | 10,6 |
ER20 | 1÷13 | 0,5÷1 | 20 | 21,0 | 8° | 31,5 | 11,5 |
ER25 | 1÷16 | 0,5÷1 | 25 | 26,0 | 8° | 34,0 | 12 |
ER32 | 1÷20 | 0,5÷1 | 32 | 33,0 | 8° | 40,0 | 13 |
ER40 | 1÷30 | 1 | 40 | 41,0 | 8° | 46,0 | 15 |
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
