Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

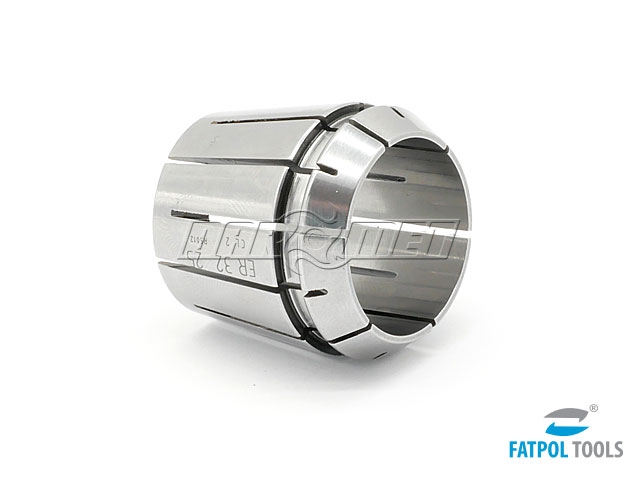

- Tulejka zaciskowa ER do narz臋dzi z chwytem walcowym
- Dopuszczalne bicie 0,020
- Tulejki zaciskowe ER klasy PREMIUM, charakteryzuje wysoka jako艣膰 wykonania, powtarzalno艣ci膮 parametrów i estetyk膮. Wyst臋puj膮 w dwóch klasach: standardowe ST z maksymalnym biciem osiowym do 15 μm, oraz wyselekcjonowane wysokiej precyzji HP z biciem osiowym poni偶ej 5μm (0,005mm)
- Sprawd藕 tulejki ER w rozmiarach oversize
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| d | 24,0 | mm |
| D | 33 | mm |
| L | - | mm |
Wykaz tulei w normie DIN6499:
|
Typ tulejki |
Typ rozszerzony |
Norma DIN |
Zakres mocowania d (mm) |
艢rednica zewn臋trzna D (mm) |
D艂ugo艣膰 L (mm) |
K膮t α (st) |
|---|---|---|---|---|---|---|
| ER8 | 4004E | DIN6499 | 1 ÷ 5 | 8,5 | 13,5 | 8° |
| ER11 | 4008E | DIN6499 | 1 ÷ 8 | 11,5 | 18 | 8° |
| ER16 | 426E | DIN6499 | 1 ÷ 12 | 17 | 27,5 | 8° |
| ER20 | 428E | DIN6499 | 1 ÷ 16 | 21 | 31,5 | 8° |
| ER25 | 430E | DIN6499 | 1 ÷ 20 | 26 | 34 | 8° |
| ER32 | 470E | DIN6499 | 2 ÷ 25 | 33 | 40 | 8° |
| ER40 | 472E | DIN6499 | 3 ÷ 32 | 41 | 46 | 8° |
| ER50 | 477E | DIN6499 | 6 ÷ 34 | 52 | 60 | 8° |
| ER60 | 494E | DIN6499 | 10 ÷ 40 | 61 | 60 | 10° |
Monta偶 tulejek w nakr臋tkach:
|
|
||
|
Monta偶 tulejki zaciskowej w nakr臋tce oprawki |
Tulejka prawid艂owo zamontowana | Demonta偶 tulejki zaciskowej |
Aby prawid艂owo zamontowa膰 tulejk臋 zaciskow膮 ER w oprawce nale偶y:
- Tulejk臋 w艂o偶y膰 pod k膮tem do nakr臋tki
- Zaczepi膰 kana艂kiem tulejki o mimo艣rodowy lub cylindryczny wyst臋p nakr臋tki (rys. A)
- Wcisn膮膰 tulejk臋 do nakr臋tki (rys. B)
- Nakr臋tk臋 z wci艣ni臋t膮 tulejk膮 skr臋ci膰 z oprawk膮, tak aby mo偶liwe by艂o zamocowanie obrabianego narz臋dzia
Dost臋pno艣ci s膮 informacyjne na podstawie danych z firmy FATPOL i mog膮 ró偶ni膰 si臋 od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
