Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

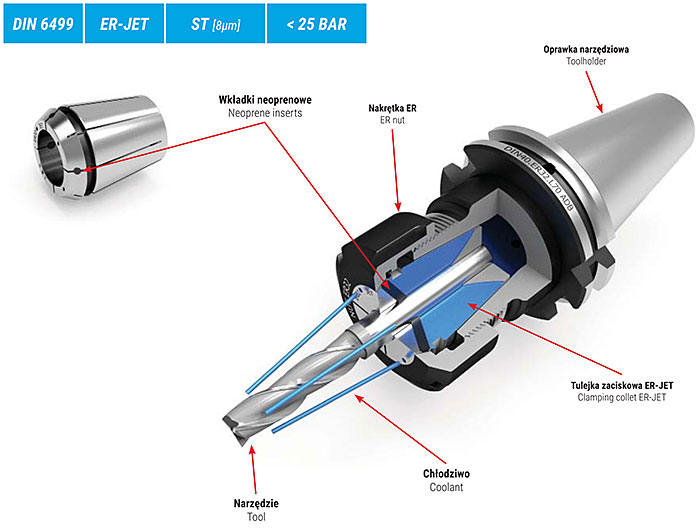

- Tulejka zaciskowa ER32 uszczelniona wk艂adkami neoprenowymi na sto偶ku 30°.
- 4 otwory od czo艂a tulejki kieruj膮 przep艂yw ch艂odziwa do 艣rodka kraw臋dzi tn膮cych.
- Ci艣nienie ch艂odziwa do 25 bar.
- Konstrukcja tulejki zaciskowej z naci臋ciami 4 + 4 zapewnia lepsz膮 dok艂adno艣膰 zacisku i powtarzalno艣膰.
- Uszczelnienie jest gwarantowane tylko dla narz臋dzi o nominalnej 艣rednicy tulei wprowadzonych dla ca艂kowitej d艂ugo艣ci otworu.
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| d | 6,0 | mm |
| Zakres mocowania | 6,0 - 5,9 | mm |
| D | 26 | mm |
| L | 40 | mm |
Monta偶 tulejek w nakr臋tkach:
|
|
||
|
Monta偶 tulejki zaciskowej w nakr臋tce oprawki |
Tulejka prawid艂owo zamontowana | Demonta偶 tulejki zaciskowej |
Aby prawid艂owo zamontowa膰 tulejk臋 zaciskow膮 ER w oprawce nale偶y:
- Tulejk臋 w艂o偶y膰 pod k膮tem do nakr臋tki
- Zaczepi膰 kana艂kiem tulejki o mimo艣rodowy lub cylindryczny wyst臋p nakr臋tki (rys. A)
- Wcisn膮膰 tulejk臋 do nakr臋tki (rys. B)
- Nakr臋tk臋 z wci艣ni臋t膮 tulejk膮 skr臋ci膰 z oprawk膮, tak aby mo偶liwe by艂o zamocowanie obrabianego narz臋dzia
Dost臋pno艣ci s膮 informacyjne na podstawie danych z firmy FATPOL i mog膮 ró偶ni膰 si臋 od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
