Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

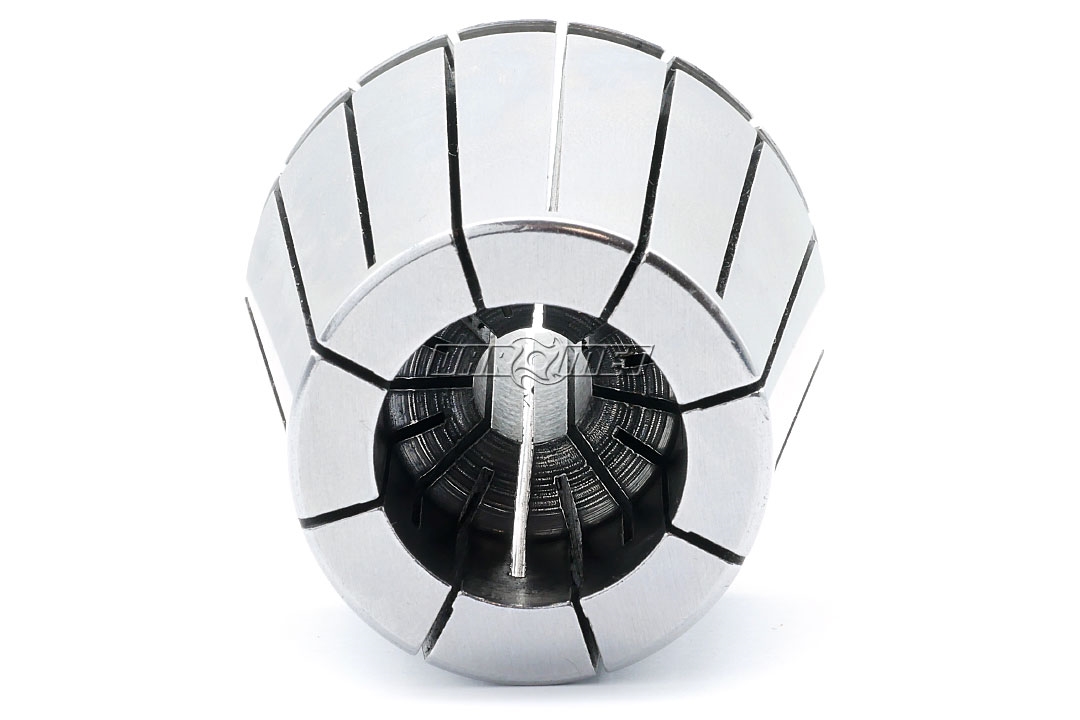

- Tulejka zaciskowa ER50 do narz臋dzi z chwytem walcowym.
- Tulejki pasuj膮 do oprawek zaciskowych ER50.
- Nakr臋tki ER stosuje si臋 do klinowania i zaciskania koszyczka.
- Rowki pozwalaj膮 na spr臋偶ynowanie tulejki.
- Zakres mocowania: 33,0 - 31,0 mm.
- Aby dokr臋ci膰 nakr臋tki zaciskowe zastosuj klucz hakowy lub wielopunktowy ER50.
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| d | 33 mm |
| D | 50 mm |
| D1 | 52 mm |
| D2 | 46 mm |
| L | 60 mm |
| L1 | 12,6 mm |
| L2 | 8,5 mm |
| L3 | 5,5 mm |
Monta偶 tulejek w nakr臋tkach:
|
|
||
|
Monta偶 tulejki zaciskowej w nakr臋tce oprawki |
Tulejka prawid艂owo zamontowana | Demonta偶 tulejki zaciskowej |
Aby prawid艂owo zamontowa膰 tulejk臋 zaciskow膮 ER w oprawce nale偶y:
- Tulejk臋 w艂o偶y膰 pod k膮tem do nakr臋tki
- Zaczepi膰 kana艂kiem tulejki o mimo艣rodowy lub cylindryczny wyst臋p nakr臋tki (rys. A)
- Wcisn膮膰 tulejk臋 do nakr臋tki (rys. B)
- Nakr臋tk臋 z wci艣ni臋t膮 tulejk膮 skr臋ci膰 z oprawk膮, tak aby mo偶liwe by艂o zamocowanie obrabianego narz臋dzia
Maksymalne 艣rednice mocowania w zale偶no艣ci od typu tulejki ER:
