Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

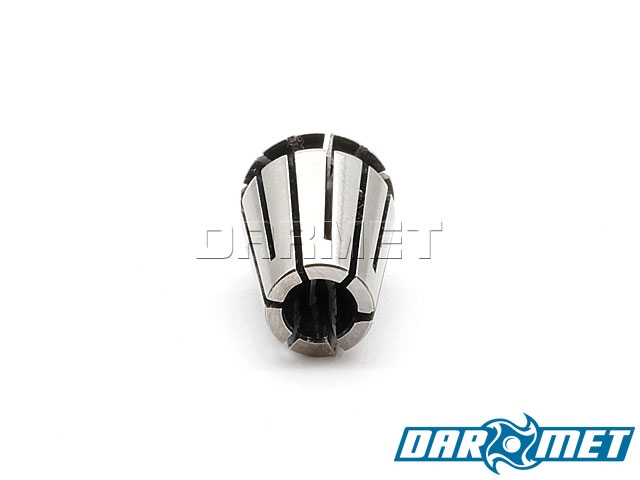

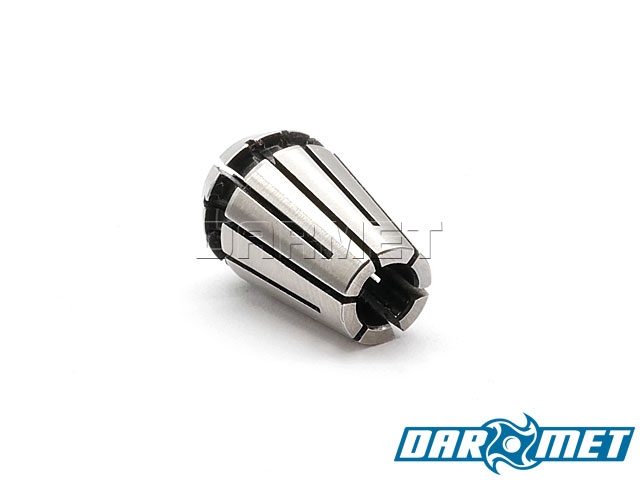

- Tulejka zaciskowa ER do narz臋dzi z chwytem walcowym.

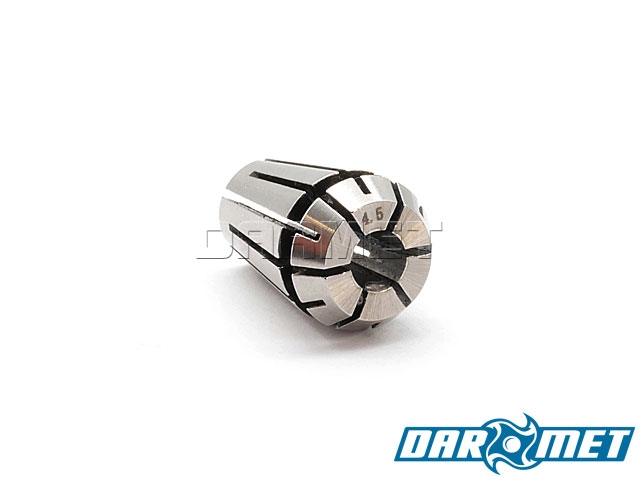

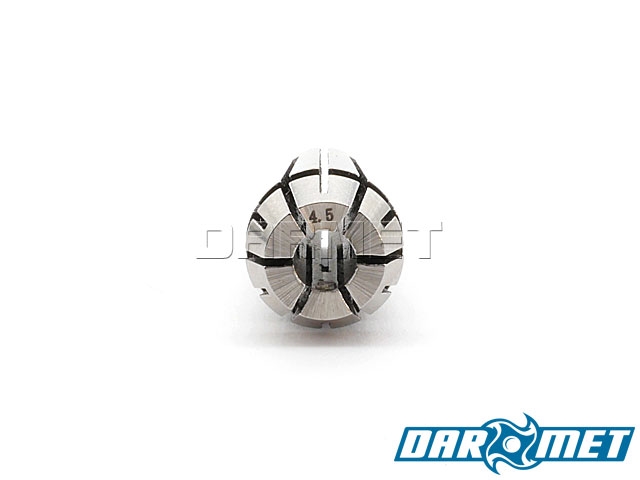

- Widoczne oznaczenie na czole tulejki.
- Koszyczek kompatybilny z nakr臋tkami ER.
- Rowki pozwalaj膮 na spr臋偶ynowanie tulejki, pokr臋canie nakr臋tk膮 powoduje zw臋偶anie i rozszerzanie otworu.
- Zakres mocowania: 4,5 - 4,1 mm.
Dane techniczne:
| Parametr | Warto艣膰 | Jedn. |
|---|---|---|
| d | 4,5 | mm |
| D | 11,0 | mm |
| D1 | 11,5 | mm |
| D2 | 9,5 | mm |
| L | 18,0 | mm |
| L1 | 3,8 | mm |
| L2 | 2,5 | mm |
| L3 | 2,0 | mm |
Monta偶 tulejek w nakr臋tkach:
|
||
|
Monta偶 tulejki zaciskowej w nakr臋tce oprawki |
Tulejka prawid艂owo zamontowana | Demonta偶 tulejki zaciskowej |
Aby prawid艂owo zamontowa膰 tulejk臋 zaciskow膮 ER w oprawce nale偶y:
- Tulejk臋 w艂o偶y膰 pod k膮tem do nakr臋tki.
- Zaczepi膰 kana艂kiem tulejki o mimo艣rodowy lub cylindryczny wyst臋p nakr臋tki (rys. A).
- Wcisn膮膰 tulejk臋 do nakr臋tki (rys. B).
- Nakr臋tk臋 z wci艣ni臋t膮 tulejk膮 skr臋ci膰 z oprawk膮, tak aby mo偶liwe by艂o zamocowanie obrabianego narz臋dzia.
Maksymalne 艣rednice mocowania w zale偶no艣ci od typu tulejki ER:
Instrukcje obs艂ugi
