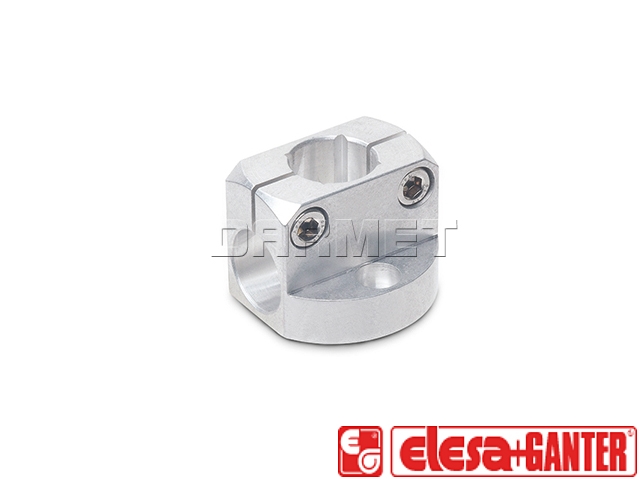

Opis produktu
Właściwości i zastosowanie:
- Materiał: szlifowane aluminium
- Śruba zaciskowa z łem walcowym ze stali nierzewnej AISI 304
- Posiadają poziome i pionowe otwory zaciskowe ( otwór pionowy pozwala również na zamocowanie profilu kwadratowego)
Przykładowy sposób montażu:
Tabela dostępnych rozmiarów i modeli:
 |
||||||||||||
| Oznaczenie | d1 H11 | b1 | b2 | d2 | d3 | d4 | l1 | l2 | l3 | l4 | m | s |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 473-B8-MT | B 8 | 14 | 29 | 31.5 | M 4 | M 4 | 20 | 7 | 7 | 3 | 22 | - |
| GN 473-B10-MT | B 10 | 16 | 35 | 38 | M 5 | M 5 | 24 | 8 | 8 | 2.5 | 27 | 8 |
| GN 473-B12-MT | B 12 | 16 | 35 | 38 | M 5 | M 5 | 25 | 8 | 8 | 2.5 | 27 | 10 |
| GN 473-B15-MT | B 15 | 20 | 41 | 45 | M 6 | M 6 | 30 | 10 | 10 | 4 | 32 | 12 |
| GN 473-B16-MT | B 16 | 20 | 41 | 45 | M 6 | M 6 | 31 | 10 | 10 | 4 | 32 | - |
| GN 473-B20-MT | B 20 | 25 | 41 | 50 | M 6 | M 6 | 35 | 12.5 | 12.5 | 6.5 | 36 | 16 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
