Opis produktu
Właściwości i zastosowanie
- Duża siła mocowania i wysoka sztywność zapewniają stabilne mocowanie podczas precyzyjnej obróbki.
- Kompatybilny ze standardowymi głowicami mocującymi.
- Szybka wymiana głowic skraca czas przezbrojenia.
- Kompaktowa konstrukcja idealnie sprawdza się w obróbce 5-osiowej.
- Ręczny zacisk realizowany za pomocą klucza SW 12.
- Możliwość montażu w pozycji poziomej lub pionowej.
- Zacisk detalu realizowany poprzez zaciąganie tulejki zaciskowej.
- Przystosowany do montażu opcjonalnego zderzaka przedniego.

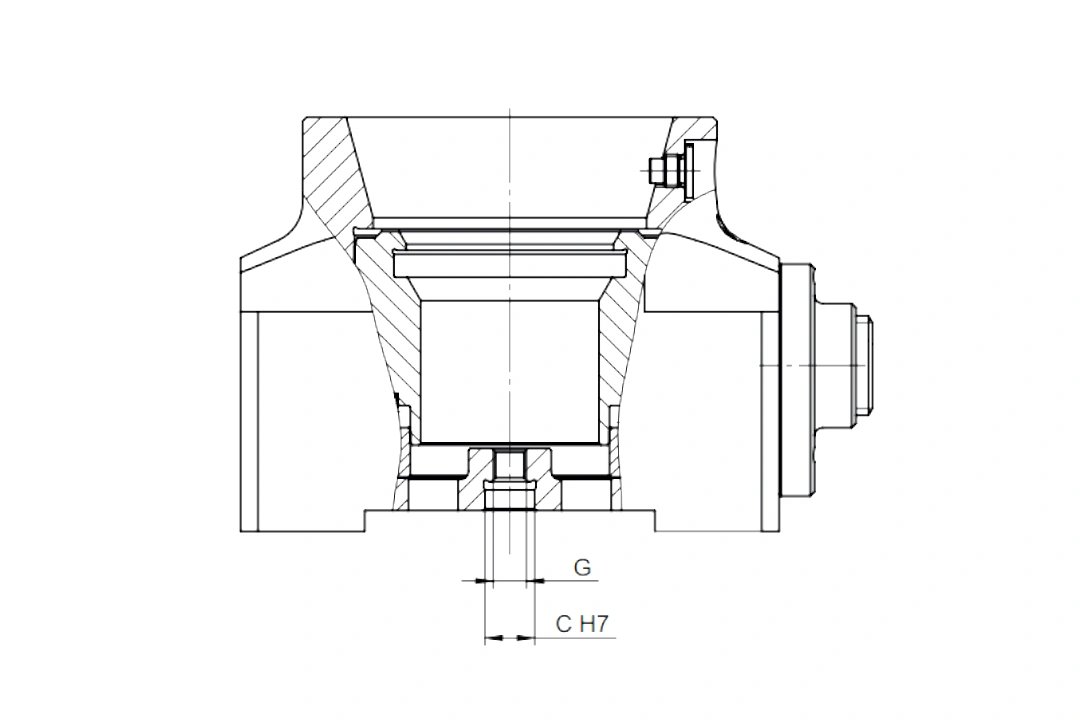

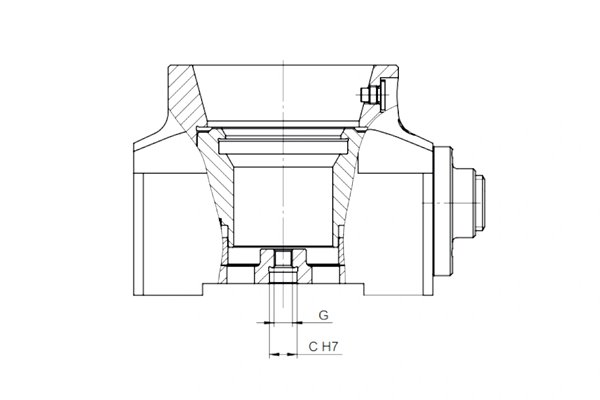

Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Typ | 9316-65 |
| Nr produktu | 329316030900 |
| A | 120 mm |
| L | 150 mm |
| H | 100 mm |
| h | 53 mm |
| D | 120 mm |
| d | 11 mm |
| G | M10 |
| C | 16 mm |
| T | 110 mm |
| Zakres mocowania | 4-65 mm |
| Powtarzalność | ≤0,01 mm |
| Waga | 9,6 kg |
