Opis produktu
Właściwości i zastosowanie:

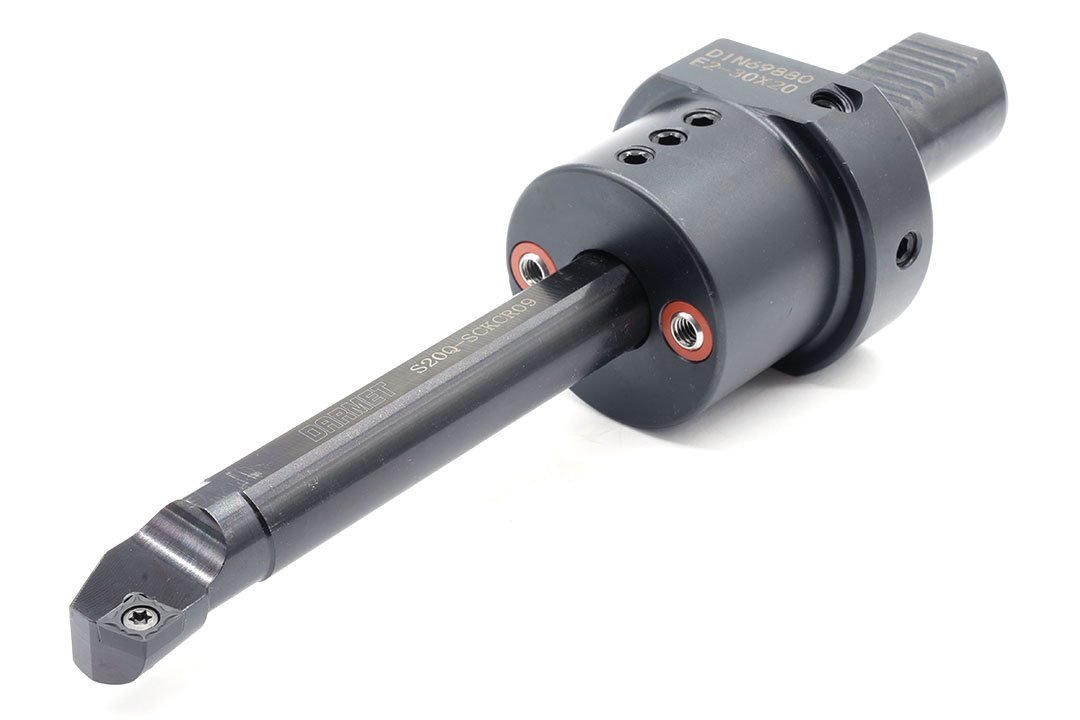

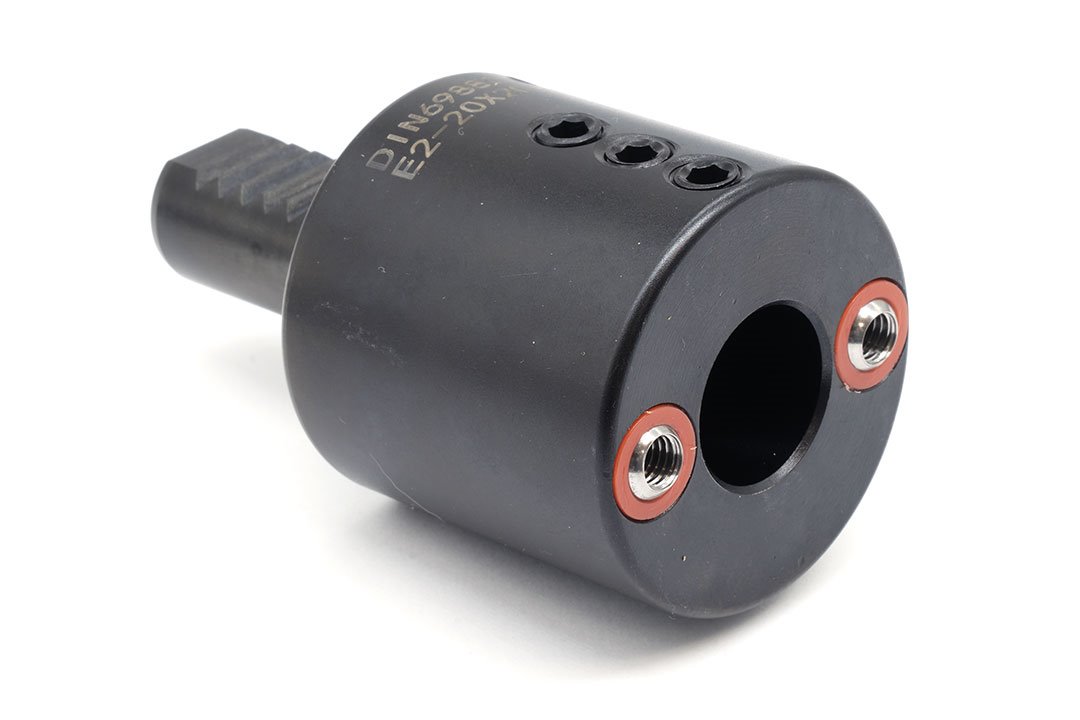

- Oprawka do narzędzi z chwytem walcowym ø20 np. noży tokarskich składanych wewnętrznych.
- Wewnętrzne lub zewnętrzne doprowadzenie chłodziwa.
- Narzędzie mocowane na 3 śruby.

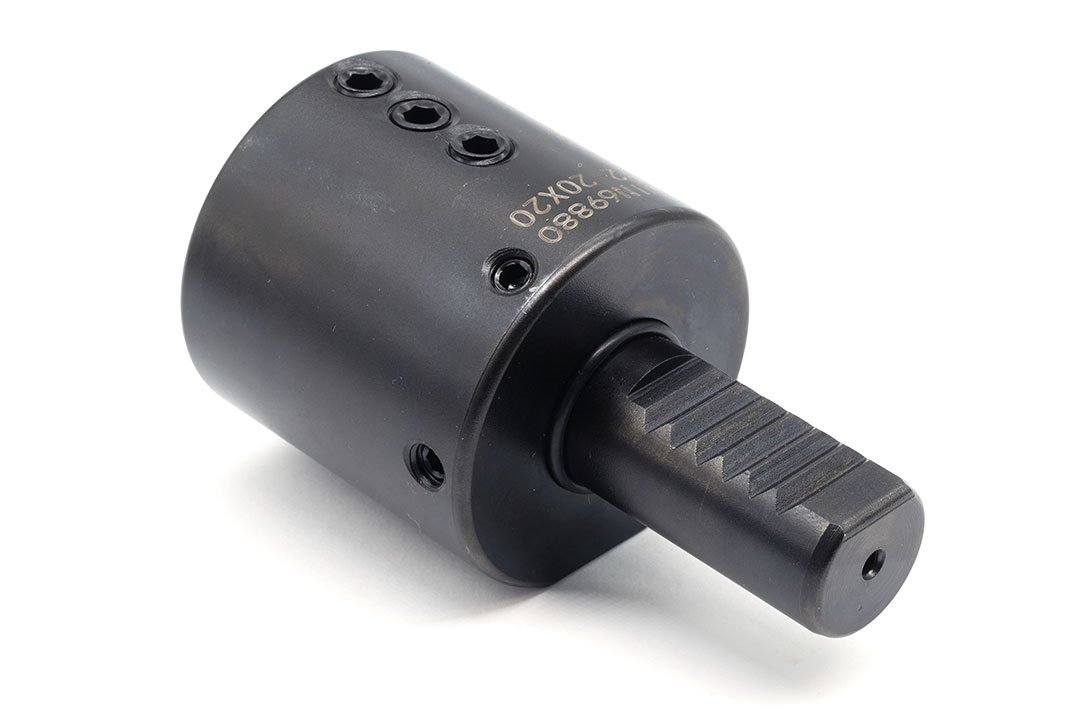

- Trzonek VDI z oringiem.

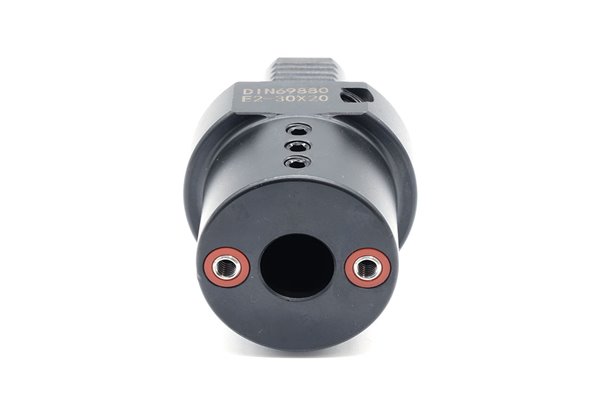

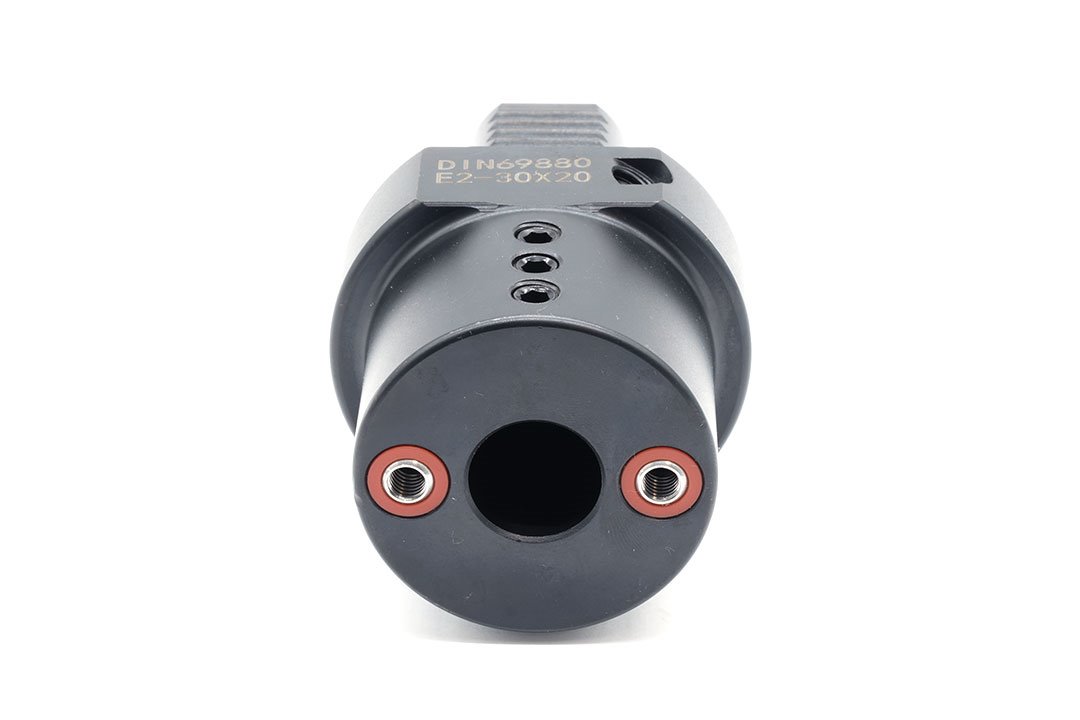

- Oprawki posiadają ruchome dysze od czoła i gwint do zewnętrznego chłodziwa.
- Uchwyty narzędziowe VDI są zgodne z niemieckim standardem DIN 69880.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | 20 mm |
| d2 | 20 mm |
| d3 | 50 mm |
| d4 | 50 mm |
| d5 | M8 |
| h1 | - |
| h2 | 23 mm |
| l1 | 18 mm |
| l2 | 50 mm |
| l3 | 41 mm |
