Opis produktu
Właściwości i zastosowanie:

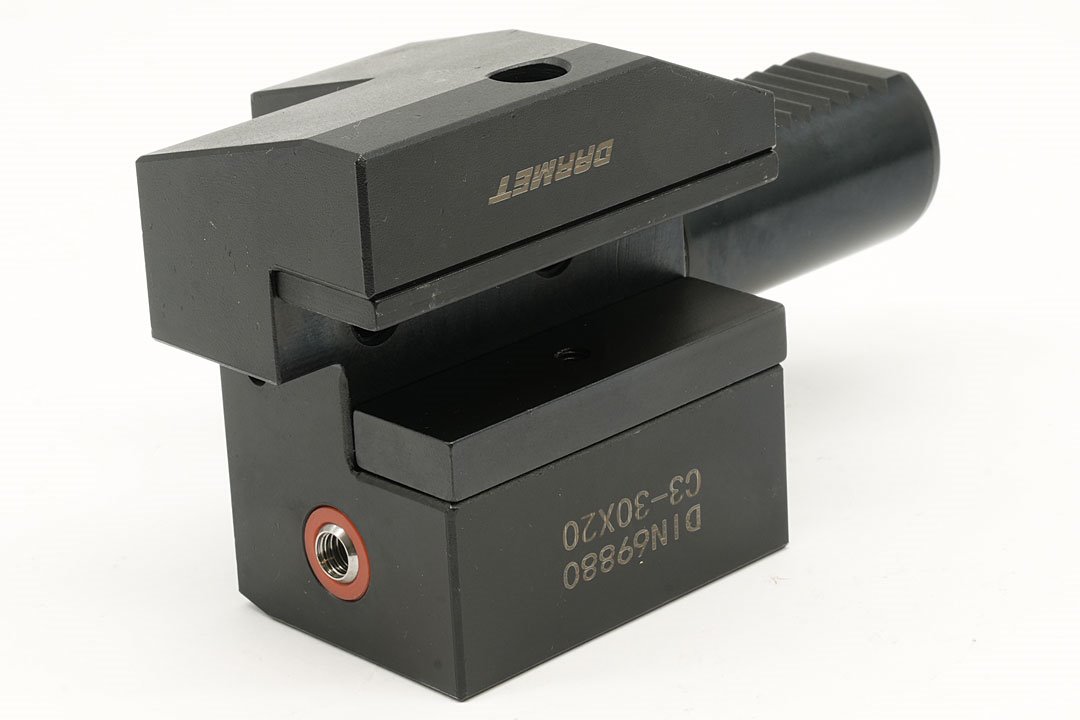

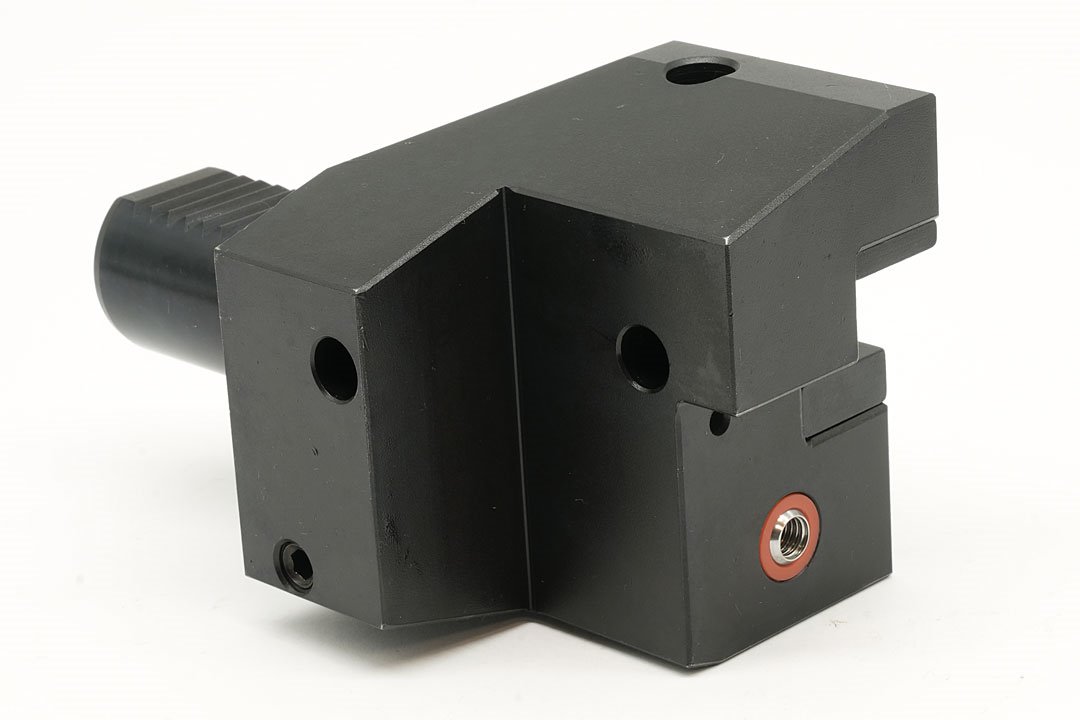

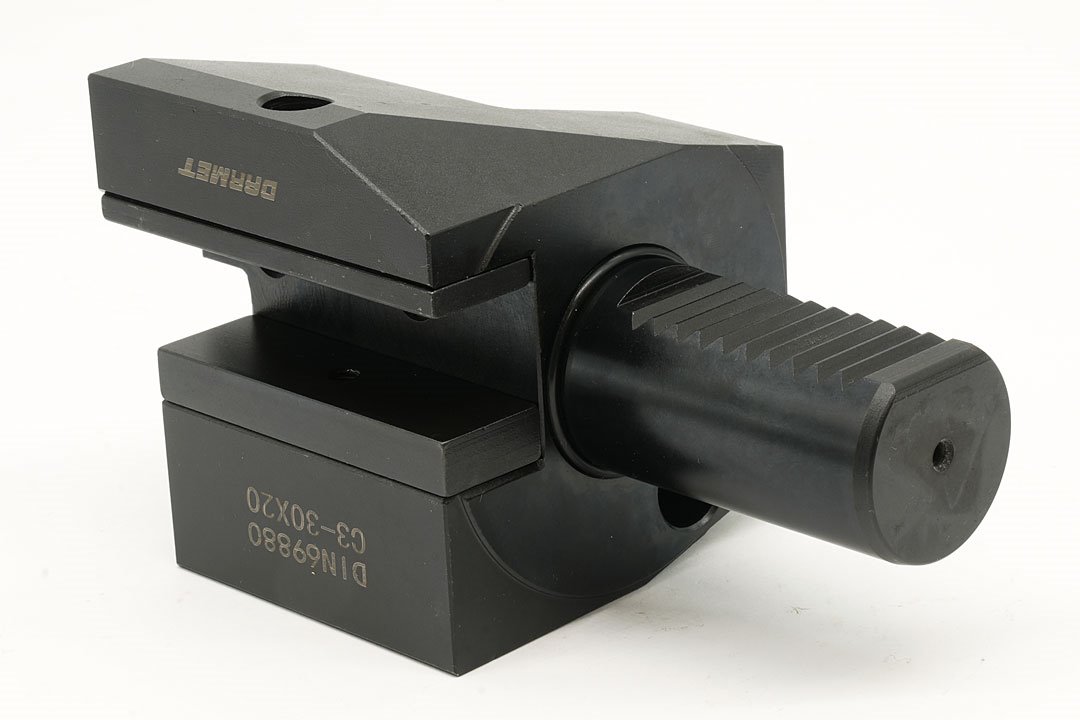

- Oprawka narzędziowa do noży tokarskich z trzonkiem do wysokości 20 mm, typ C3 odwrócona wzdłużna, prawa.
- Uchwyt VDI z oringiem.
- System chłodzenia: zewnętrzny i wewnętrzny.
- Uchwyty narzędziowe VDI są zgodne z niemieckim standardem DIN 69880.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | 30 mm |
| b1 | 70 mm |
| b2 | 35 mm |
| b3 | 17 mm |
| h1 (bez podkładki) | 20 mm |
| h2 (bez podkładki) | 29 mm |
| h3 | 26 mm |
| h4 | 22 mm |
| h5 | 38 mm |
| h6 | 35 mm |
| h7 | 28 mm |
| l1 | 70 mm |
| l2 | 10 mm |
| l3 | 30 mm |
