Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

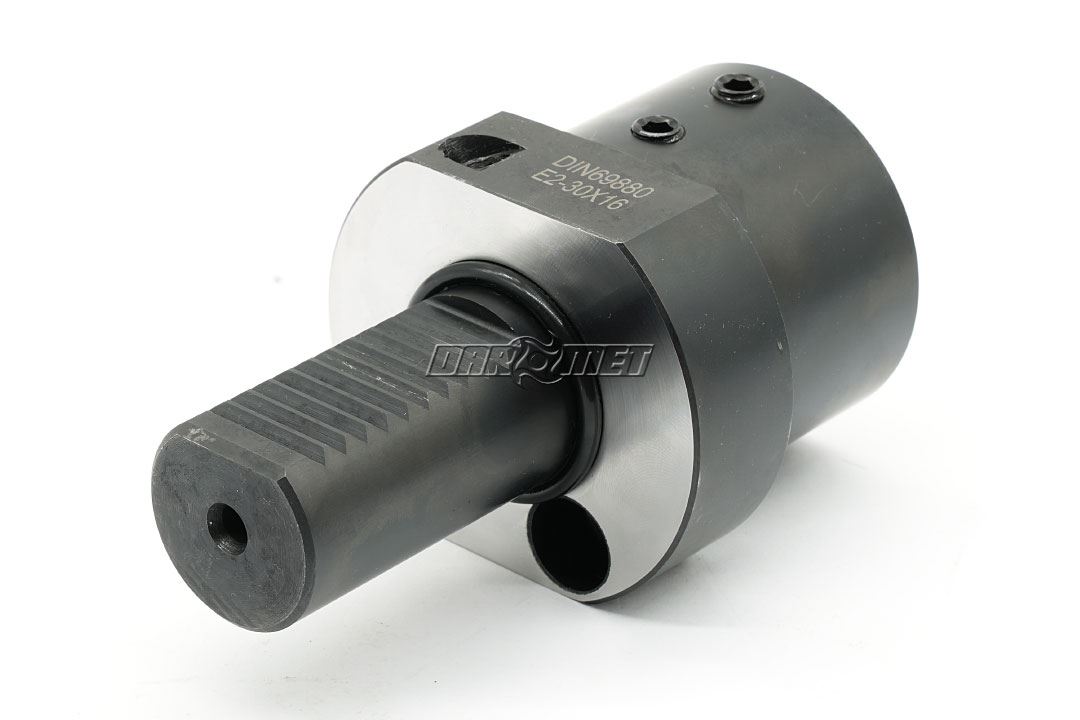

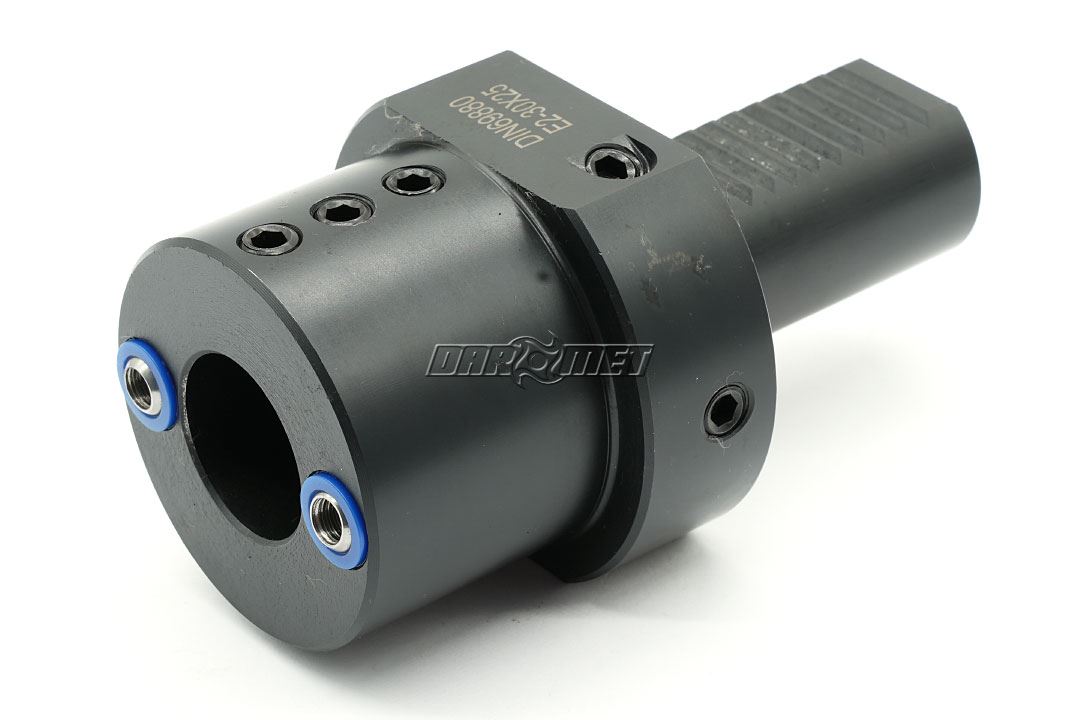

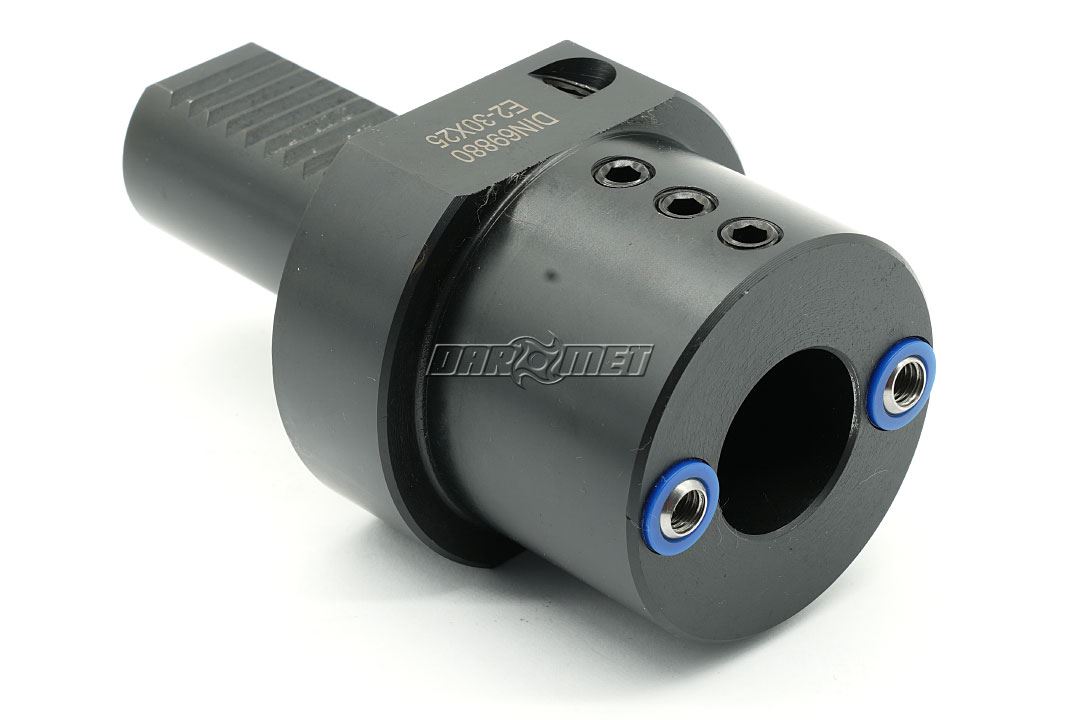

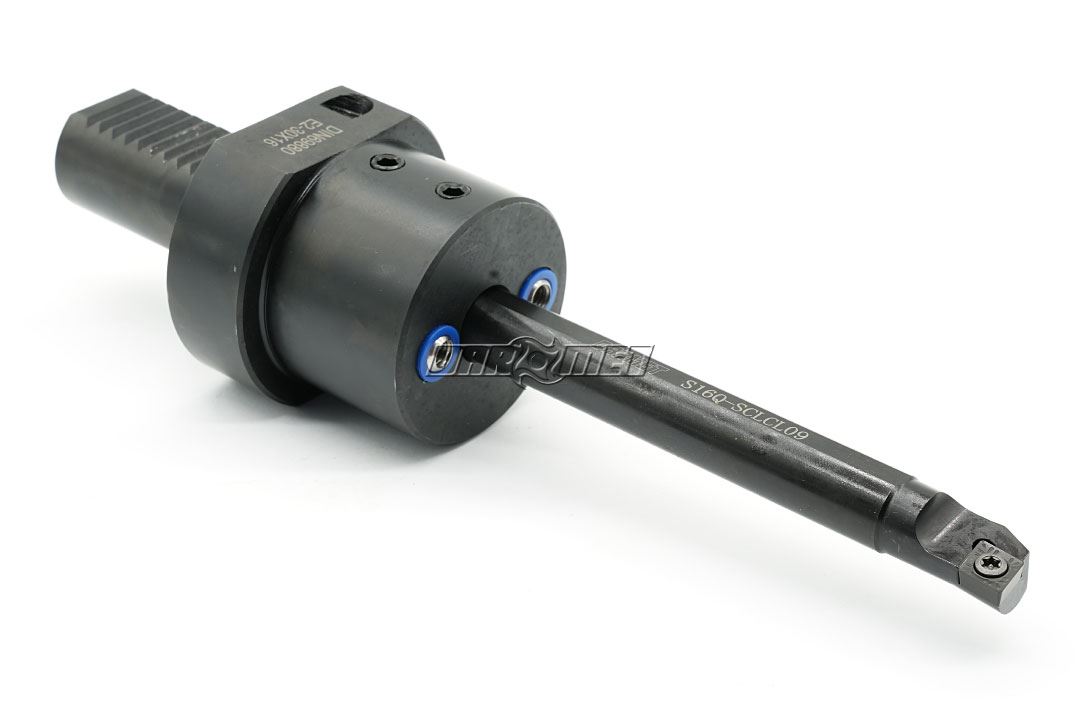

- Oprawka do narz臋dzi z chwytem walcowym 酶20 np. no偶y tokarskich sk艂adanych wewn臋trznych.
- Wewn臋trzne lub zewn臋trzne doprowadzenie ch艂odziwa.
- Narz臋dzie mocowane na 3 艣ruby.
- Trzonek VDI z oringiem.

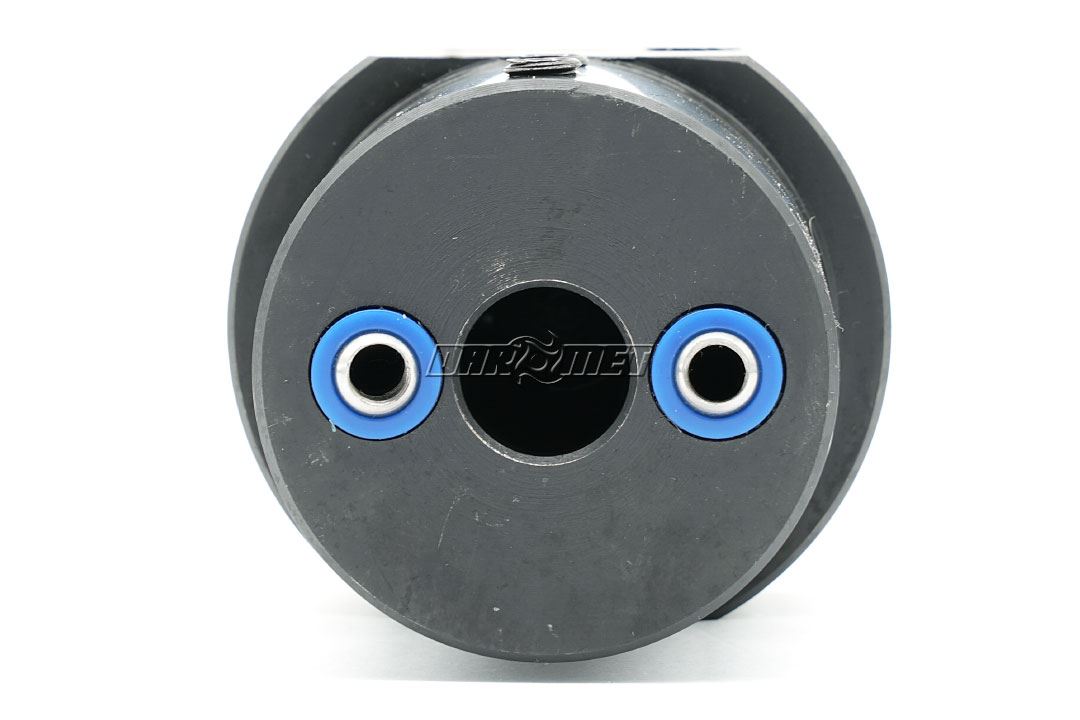

- Oprawki posiadaj膮 ruchome dysze od czo艂a i gwint do zewn臋trznego ch艂odziwa.
- Uchwyty narz臋dziowe VDI s膮 zgodne z niemieckim standardem DIN 69880.
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| d1 | 30 mm |
| d2 | 20 mm |
| d3 | 68 mm |
| d4 | 55 mm |
| d5 | M8 |
| h1 | 28 mm |
| h2 | 30 mm |
| l1 | 22 mm |
| l2 | 60 mm |
| l3 | 51 mm |
Czym si臋 r贸偶ni oprawka VDI Typu E1 od E2
