Opis produktu
Właściwości i zastosowanie:

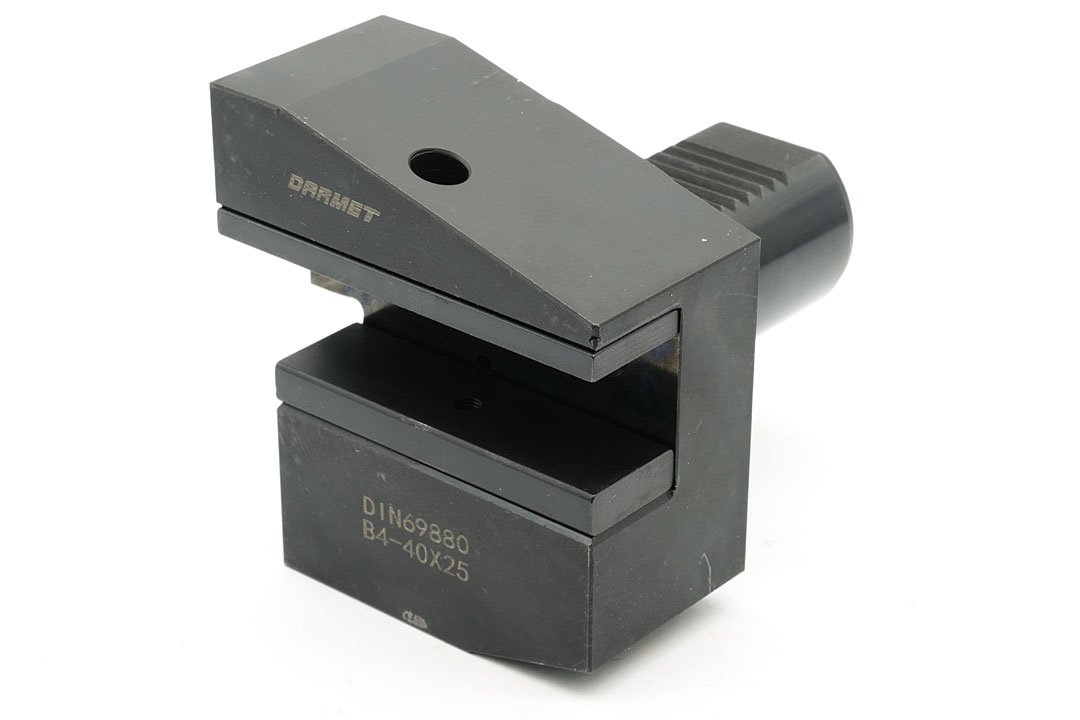

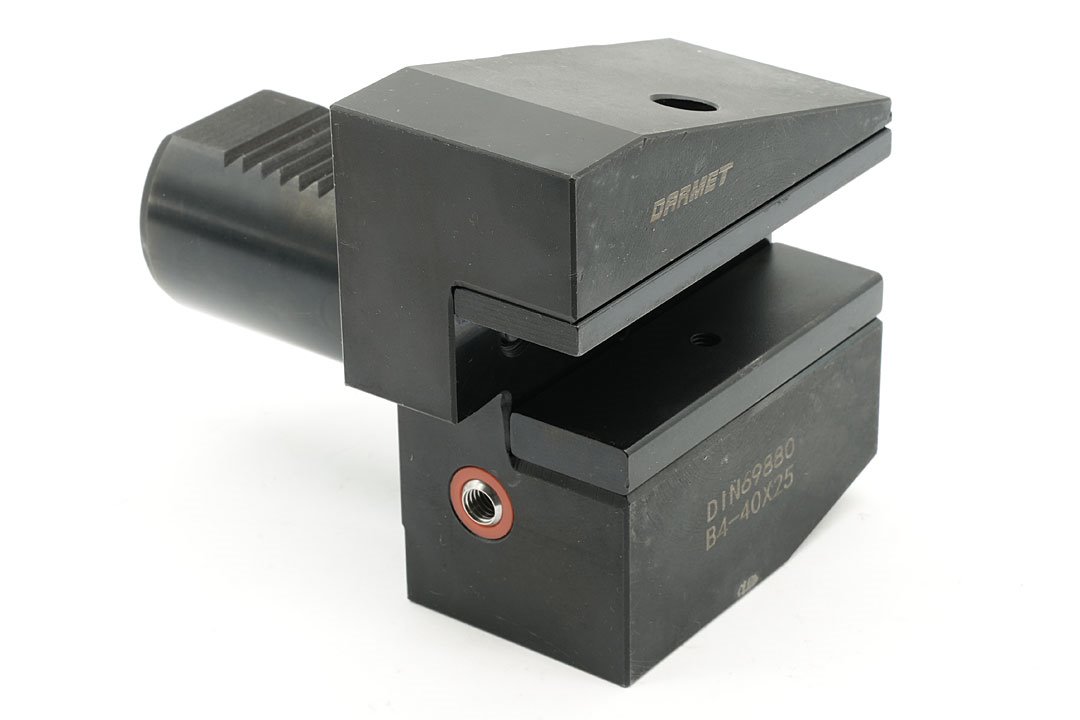

- Oprawka narzędziowa do noży tokarskich z trzonkiem o wysokości 25 mm, typ B4 odwrócona poprzeczna, lewa, krótka.

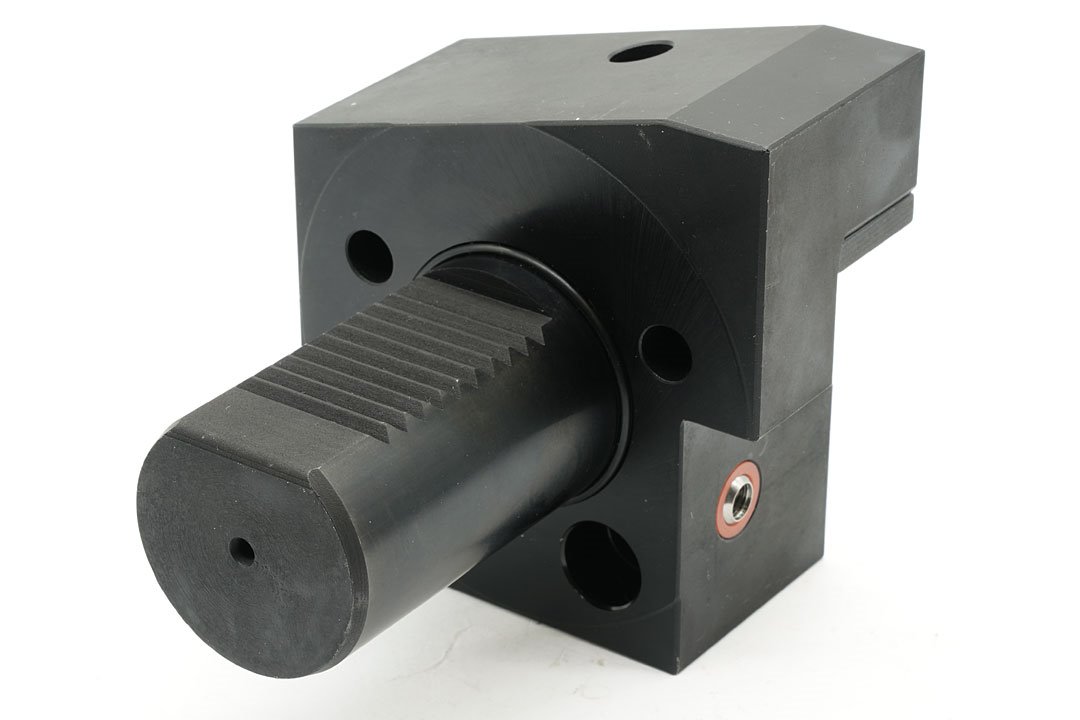

- Trzonek VDI z oringiem.
- System chłodzenia: zewnętrzny i wewnętrzny.
- Uchwyty narzędziowe VDI są zgodne z niemieckim standardem DIN 69880.

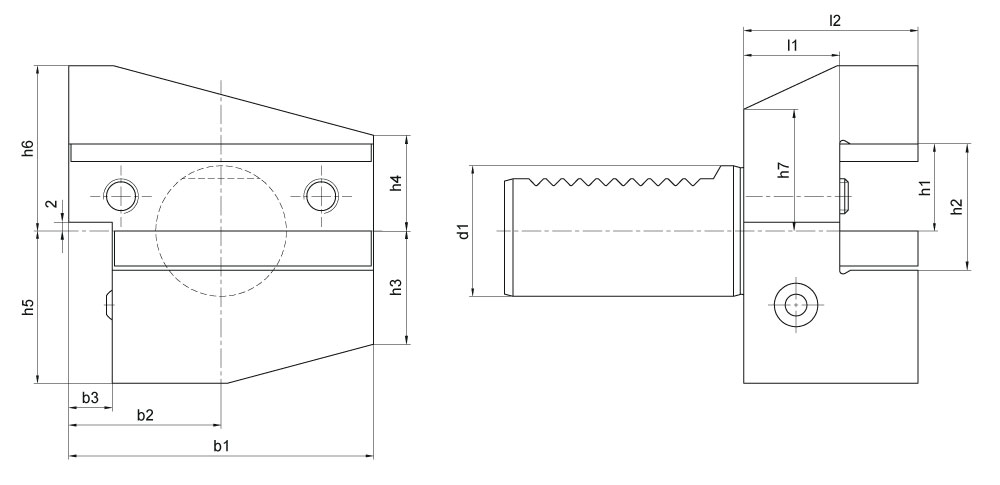

Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | 40 mm |
| b1 | 85 mm |
| b2 | 42,5 mm |
| b3 | 12,5 mm |
| h1 | 25 mm |
| h2 | 34 mm |
| h3 | 35 mm |
| h4 | 30 mm |
| h5 | 42,5 mm |
| h6 | 48 mm |
| h7 | - |
| l1 | 22 mm |
| l2 | 44 mm |
Czy wiesz, że ...?
W latach 40-tych ubiegłego wieku John T. Parsons opracował sterowanie numeryczne, które wdrożył z pomocą swojego inżyniera lotniczego Franka L. Stulena. Składało się one ze skomplikowanych wzorów stosowanych w projektowaniu strukturalnym i aerodynamicznym łopat wirnika helikoptera i innych struktur. Przełomowe osiągnięcia Parsonsa w skomputeryzowanej produkcji doprowadziły do opracowania komputerowego sterowania numerycznego (CNC), które kontroluje automatyzację obrabiarek i procesów narzędziowych. Parsons był również pionierem klejenia w metalowych konstrukcjach samolotów, a następnie zbudował pierwszy całkowicie kompozytowy samolot. Wyprodukował gigantyczne przewody paliwowe do rakiety nośnej Saturn, która wysłała amerykańskich astronautów na Księżyc, a także wprowadził komputery do projektowania samolotów, produkcji i raportowania zarządzania w czasie rzeczywistym.
W latach 40-tych ubiegłego wieku John T. Parsons opracował sterowanie numeryczne, które wdrożył z pomocą swojego inżyniera lotniczego Franka L. Stulena. Składało się one ze skomplikowanych wzorów stosowanych w projektowaniu strukturalnym i aerodynamicznym łopat wirnika helikoptera i innych struktur. Przełomowe osiągnięcia Parsonsa w skomputeryzowanej produkcji doprowadziły do opracowania komputerowego sterowania numerycznego (CNC), które kontroluje automatyzację obrabiarek i procesów narzędziowych. Parsons był również pionierem klejenia w metalowych konstrukcjach samolotów, a następnie zbudował pierwszy całkowicie kompozytowy samolot. Wyprodukował gigantyczne przewody paliwowe do rakiety nośnej Saturn, która wysłała amerykańskich astronautów na Księżyc, a także wprowadził komputery do projektowania samolotów, produkcji i raportowania zarządzania w czasie rzeczywistym.
